Odpowietrzniki i odgazowywacze

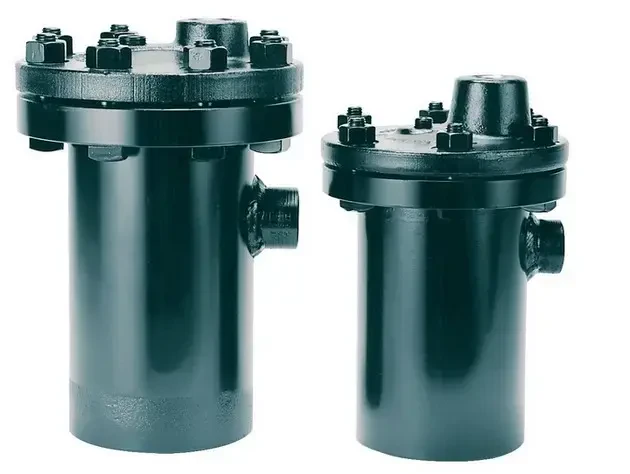

Odgazowywacze/odpowietrzniki serii HLAR
Kod produktu: O
Odpowietrzniki/odgazowywacze pływakowe służą do automatycznego odprowadzania powietrza i innych gazów wytrąconych z cieczy.
Zalety stosowania odgazowywaczy/odpowietrzników HLAR
Pływak, steruje zaworem, odprowadzającym powietrze lub inne gazy, poprzez układ dźwigniowy. Położenie pływaka zależy jedynie od poziomu odgazowywanej cieczy. Dzięki temu, działanie ciśnienia zwrotnego oraz zmiana poziomu ciśnienia, nie powodują przerwania ciągłości odpowietrzania. Poziom odgazowywanej cieczy zawsze znajduje się poniżej otworu zaworu. Dzięki temu nie występują straty odgazowywanej cieczy.
Części wewnętrzne wszystkich odpowietrzników tej serii wykonane są z nierdzewnej stali stopowej. Mają wysoką odporność na korozję oraz ścieranie.
Najważniejsze zalecenia przy montażu odpowietrzników HLAR:
- średnice przyłączy dla układów bez linii wyrównawczych powinny być nie mniejsze niż 3/4",
- odpowietrznik powinien być zainstalowany powyżej miejsc w których gromadzi się gaz,
- przewód wyrównawczy jest niezbędny, gdy gaz odprowadzany jest w sposób ciągły lub kiedy wymagane jest szybkie odpowietrzenie.
Parametry
| Materiał korpusu | stal kuta |
| Przyłącze procesowe | 1” BSPT 1 1/2” do wspawania 1 1/4” do wspawania 1” do wspawania 3/4” do wspawania 1/2” do wspawania DN50 PN40 DN40 PN40 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT 2” do wspawania |
| Temperatura medium | do 482 °C |
| Ciśnienie | do 186 bar |
| Medium | gazy nieagresywne gazy niewybuchowe ciecze gazy/powietrze powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
