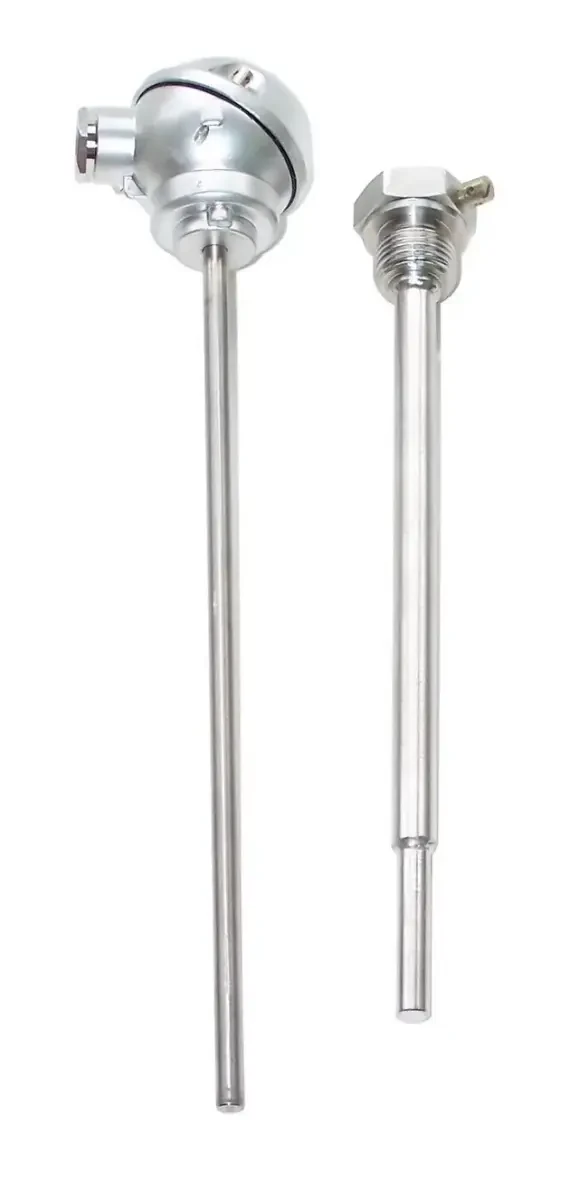

Czujnik temperatury głowicowy IF2
Kod produktu: Czujnik głowicowy IF2
Czujnik temperatury głowicowy IF2 stosowany jest do montowania w rurociągach ciepłowniczych, jako człon pomiaru temperatury w układach pomiaru i rozliczania energii cieplnej.
- długość osłony: 100 mm, 160 mm, 200 mm, inna
- materiał osłony: stal kwasoodporna 1.4541
- średnica osłony: 6 mm
- zakres pomiarowy temperatury: -50 ... 200°C, 0 ... 150°C
Zalety stosowania głowicowego czujnika temperatury IF2
Proponowany czujnik głowicowy stosowany głównie do montowania w rurociągach ciepłowniczych, jako człon pomiaru temperatury w układach pomiaru i rozliczania energii cieplnej. Czujniki temperatury mogą być dostarczane w parach, których różnice charakterystyk spełniają wymagania GUM. Graniczny błąd pary czujników spełnia wymagania podane w zaleceniu OIML R75 dla klasy 5 ciepłomierzy. Para czujników posiada znak RPT 98 170 nadany Decyzją Prezesa GUM dla zakresu temperatur 0 ... +150°C. Głowica aluminiowa MA zapewnia pyło- i wodoszczelność. Wyposażony w dodatkową pochwę zewnętrzną z łącznikiem gwintowanym, ułatwiającą montaż (np. w rurociągu) i ewentualną wymianę czujnika w razie jego uszkodzenia.
Parametry
| Zakres pomiarowy temperatury | -50 ... 200 °C 0 ... 150 °C |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor (RTD) Pt1000 termorezystor (RTD) Pt500 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt500 |
| Średnica osłony | 6mm |
| Długość osłony | 100mm 160mm 200mm inna |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) para (dla pary czujników RTD) |
| Materiał osłony | stal kwasoodporna 1.4541 |
| Medium | ciecze |
