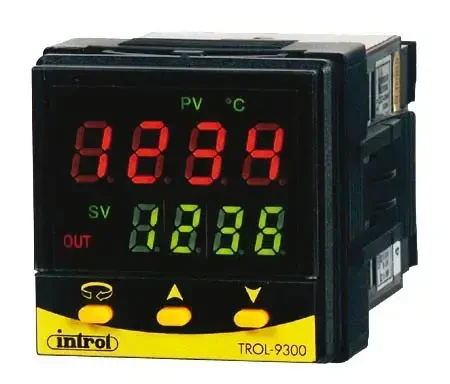

Mikroprocesorowy regulator PID TROL 9300

Najbardziej rozbudowany regulator serii TROL wykorzystywany w bardziej skomplikowanych układach regulacji paramerów procesowych. Posiada dwa wejscia pomiarowe. Pierwsze wejście jest w pełni uniwersalne, co pozwala zastosować dowolny sygnał pomiarowy. Drugie wejście regulatora jest typu analogowego np. 4...20 mA. Wykorzystując drugie wejście, można wykonać regulację różnicową pomiędzy wejściem 1 i 2. Można także zadawać wartość regulacji SV poprzez wejście analogowe. Istnieje możliwość zaprogramowania rampy oraz czasu wygrzewania. PID Fuzzy Logic zapewnia dokładną regulację ograniczając przeregulowania. Autotuning pozwala na automatyczne wyznaczenie parametrów PID a funkcja self-tuning na samoczynne dostrajanie parametrów PID podczas pracy.

Kod produktu

TROL9300

Konfiguruj produkt

Porównaj

Zapytaj o produkt

Specyfikacja Produkty powiązane

Parametry
Pliki

Medium	materiały sypkie para wodna ciecze gazy/powietrze
Typ	mikroprocesorowy PID dwa wejścia - regulacja na podstawie różnicy
Sygnał wejściowy	4 ... 20 mA Pt100 termoelementy 0 ... 20 mA
Zasilanie	100 ... 240 V AC
Wyjście regulacyjne 1	przekaźnikowe 2 A / 240 V AC SSR 5 V / 30 mA SSR 14 V / 40 mA 4 ... 20 mA 0 ... 10 V DC 0 ... 20 mA 0 ... 5 V DC triakowe 1 A / 240 V AC 1 ... 5 V DC
Wyjście regulacyjne 2	0 ... 10 V DC 0 ... 20 mA 0 ... 5 V DC 1 ... 5 V DC 4 ... 20 mA przekaźnikowe 2 A / 240 V AC SSR 14 V / 40 mA SSR 5 V / 30 mA triakowe 1 A / 240 V AC zasilacz 20 V / 25 mA zasilacz 12 V / 40 mA zasilacz 5 V / 80 mA
Przekaźnik alarmowy	1 x przekaźnik 2 A 240 V AC
Ilość wejść cyfrowych	1
Opcje	RS485 retransmisja 0 ... 10 V retransmisja 4 ... 20 mA
Montaż	panelowy IP50
Tryb pracy	on/off PID
Wymiary	48 x 48 x 94 mm
Dopuszczenia	CE
Producent	Introl

instrukcja obslugi TROL9300
