Przepływomierze ultradźwiękowe bezinwazyjne

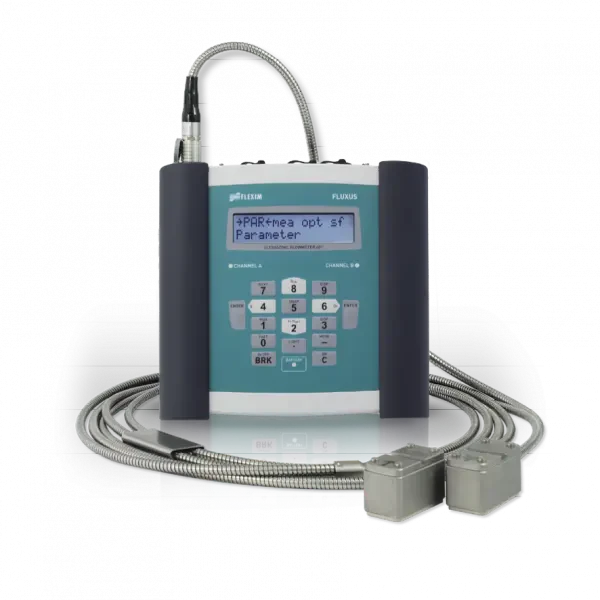

Przenośny przepływomierz do gazu Fluxus G601

Kod produktu: Fluxus G601

Przepływomierz FLUXUS G601 jest przenośnym, bezinwazyjnym, ultradźwiękowym przepływomierzem do pomiaru przepływu gazu. Przepływomierz przystosowany jest do średnic od 7 do 1600 mm, posiada tą samą funkcjonalność jak przepływomierz ultradźwiękowy G608. Nie ma certyfikatu do pracy w strefie zagrożonej.

opis
parametry
pliki do pobrania
linki
kontakt z ekspertem

Przepływomierz ultradźwiękowy do gazu serii G601

Przepływomierz FLUXUS G601jest przenośnym, ultradźwiękowym, bezinwazyjnym przepływomierzem do pomiaru przepływu gazu. Umożliwia szybki pomiar przepływu objętościowego, masowego oraz prędkości przepływu pary wodnej. Przepływomierz łączy w sobie prostotę bezinwazyjnego pomiaru z dobrą dokładnością, niezawodnością oraz jakością wykonania. Czujnik przepływu przystosowany jest do średnic od 7 do 1600 mm, posiada tą samą funkcjonalność jak przepływomierz ultradźwiękowy G608. Nie ma certyfikatu do pracy w strefie zagrożenia wybuchem.

Zasada działania przepływomierza ultradźwiękowego G601 do gazu

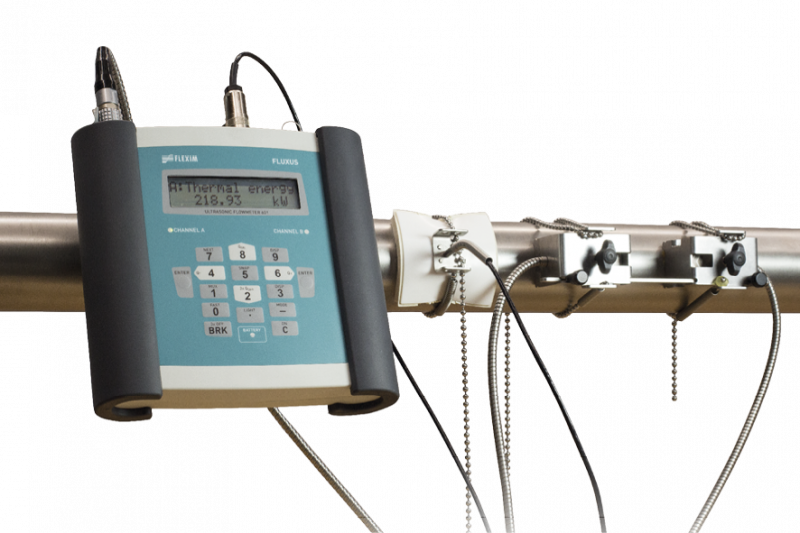

Ultradźwiękowe przepływomierze gazu firmy FLEXIM wykorzystują sprawdzoną technikę przypinanych przetworników i korelacji czasu przejścia, stosowaną również dla przepływomierzy cieczy serii F. Mocowane zaciskami, specjalne przetworniki ultradźwiękowe są po prostu montowane do zewnętrznej powierzchni rurociągu i nigdy nie wchodzą w bezpośredni kontakt z gazem.

Aby maksymalizować stosunek sygnału do zakłóceń, opracowany został optymalny proces przesyłania, nazywany wzbudzaniem wieloimpulsowym. Uniwersalny algorytm pomiarowy automatycznie adaptuje się do różnych warunków zastosowania. Dzięki temu, czynniki zakłócające, takie jak rozproszenie wiązki lub powodowane przez konstrukcję rurociągu szumy, można skutecznie kompensować.

Zalety przepływomierza ultradźwiękowego G601

Przepływomierz G601 jest niezrównany, jeśli chodzi o osiągi, poręczny i uniwersalny czujnik przepływu stanowi doskonałą pomoc do prac serwisowych i konserwacyjnych. Można go też używać do sterowania, a nawet czasowego zastępowania mierników zamontowanych trwale.

Co daje bezinwazyjny pomiar przepływu gazów?

łatwy montaż przepływomierza, bez zatrzymywania działania instalacji
brak prac spawalniczych
brak ryzyka wycieków
opłacalność ekonomiczna, szczególnie dla zastosowań z wysokim ciśnieniem i dla dużych średnic nominalnych rurociągu
brak jakichkolwiek strat ciśnienia, co też obniża koszty
brak konieczności zmniejszania przekroju rurociągu - brak ryzyka zatykania

Przepływomierze ultradźwiękowe FLUXUS dokonują bezinwazyjnie pomiaru przepływu w oparciu o zasadę Transit-Time. Więcej na temat zasady działania przepływomierzy ultradźwiękowych można zobaczyć na filmie:

Parametry

Wielkość mierzona	przepływ objętościowy przepływ prędkość przepływu przepływ masowy energia
Montaż	przenośny
Odcinki proste	10 x DN przed i 5 x DN za
Temperatura medium	-40 ... 200 °C
Pomiar	bezinwazyjny
Stopień ochrony	IP65 IP67 IP68 IP56
Dokładność	Lepsza niż 1 - 3% Lepsza niż 0,5% (przy kalibracji obiektowej)
Typ wyjścia	analogowe częstotliwościowe binarne
Średnica nominalna	7 ... 1600 mm
Zasilanie	100 ... 240 V AC bateryjne
Producent	Emerson Flexim
