Manometry wzorcowe

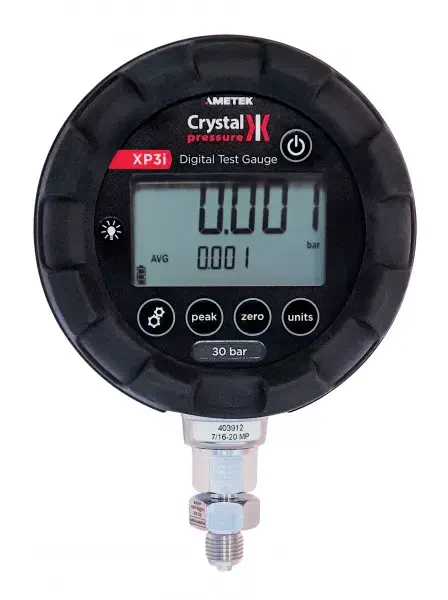

Manometr cyfrowy Crystal XP3i
Kod produktu: XP3i
Cyfrowy manometr XP3i dzięki wysokiej klasie dokładności doskonale nadaje się zarówno do użytku w laboratorium, jak i w przemyśle. Jest wytrzymały i sprosta wymaganiom w nawet najcięższych warunkach atmosferycznych (stopień ochrony IP67). Cyfrowy Manometr XP3i jako opcję dodatkową posiada możliwość rejestracji wyników pomiaru do 200 milionów odczytu.
Manometr cyfrowy z dokładnością 0,05%
Manometr cyfrowy XP3i ma dwa razy większą dokładność niż XP2i i wynosi ona teraz 0,05% odczytu w standardowej wersji (opcjonalnie możliwości zakupu podwyższonej klasy dokładności do 0,02% zakresu). Manometr elektorniczny posiada komunikacje Bluetooth oraz większą pamięć rejestrowania wyników pomiaru, która obecnie wynosi do 200 milionów odczytów (przy XP2i było to 32 tysiące odczytów)
Zarejestrowane przez manometr dane można przetransferować do komputera przy użyciu darmowego oprogramowania CrystalControlWeb.
Manometr cyfrowy XP3i posiada pełną kompensację w zakresie -20 do 50°C, posiada złącze USB typu C. Manometr przeszedł pozytywne testy wytrzymałościowe na upadek z 3 metrów na metalową płytę (wraz z gumowym ochraniaczem). Manometr cyfrowy XP3i posiada również większy wyświetlacz w porównaniu do manometru wzorcowego XP2i.
Jako jedyny na rynku manometr, XP3i dostarczany jest ze świadectwem wzorcowania z laboratorium akredytowanego w temperaturach: -20°C, +10°C, +20°C, +30°C, 50°C. Oznacza to, że manometr cyfrowy XP3 ma rzeczywiście kompensację temperaturową.
Elektroniczny manometr Crystal XP3i możliwia wyświetlenie maksymalnego oraz minimalnego zmierzonego ciśnienia potrzebnego szczególnie przy sprawdzaniu zaworów bezpieczeństwa. Manometr posiada znak CE oraz certyfikat ATEX (cecha II 1G Ex ia II C T4) pozwalający na pracę w strefie zagrożonej wybuchem oraz certyfikat DNV (nr A-10667). Standardowo przetwornik ciśnienia dostarczany jest z zainstalowanymi bateriami (gotowy do pracy) i świadectwem wzorcowania z Laboratorium Akredytowanego.
Manometr cyfrowy Crystal XP3i-główne cechy:
- brak wpływu temperatury na dokładność dla zakresu temperatury -20°C ... 50°C
- praca z cieczami i gazami kompatybilnymi z SS316
- duży 5 cyfrowy wyświetlacz z podświetleniem
- dostępne jednostki ciśnienia: bar, mbar, kPa, psi, mmHg, mmH20, kg/cm2, ''Hg, ''H2O
- wymiary: średnica manometru 114,5 mm (z gumowym ochraniaczem 124 mm)
- czas działania baterii manometru cyfrowego nosi 1500 godzin
- rejestracja wyników pomiaru do 200 milionów odczytów
- łączność Bluetooth
- bezpłatna aplikacja mobilna
- bezpłatne oprogramowanie PC do konfiguracji i zgrywania zarejestrowanych danych
Parametry
| Zasilanie | 3 bateria AA |
| Żywotność baterii | 1500 h |
| Dokładność | podciśnienie – 0,25 % FS 0 ... 40% zakresu– 0,02% FS 40 ...110 % zakresu – 0,05 % odczytu opcjonalna dokładność 0,02% zakresu |
| Dopuszczenia | ATEX EEx ia IIC T4 |
| Funkcje | min/max/śred |
| Interfejs | USB-C |
| Przyłącze procesowe | 1/4” NPT 1/4” BSP M20 × 1,5 |
| Rozdzielczość | 0,0001 bar 0,001 bar 0,01 bar |
| Stopień ochrony | IP67 |
| Temperatura pracy | -20 ... +50°C |
| Zakres pomiarowy ciśnienia | -1 ... 1 bar 0 ... 70 bar 0 ... 30 bar 0 ... 700 bar 0 ... 200 bar 0 ... 140 bar -1 ... 7 bar -1 ... 20 bar -1 ... 2 bar 0 ... 300 bar |
| Medium | ciecze i gazy kompatybilne z SS316 |
| Opcje | dwuliniowy wyświetlacz montaż panelowy przyłącze tylne gumowy ochraniacz Datalogger – rejestrator mierzonego ciśnienia do 200 milionów odczytów |
| Producent | Crystal Engineering |
