Refraktometr procesowy VAISALA Polaris™ PR-53-GP
Kod produktu: Refraktometr procesowy VAISALA Polaris™ PR-53-GP
Refraktometr przemysłowy serii Polaris™ PR-53-GP został zaprojektowany z myślą o pomiarze stężenia w branży chemicznej, tworzyw sztucznych, chłodziw, emulsji oraz w cukrownictwie. Gęstościomierz przeznaczony do instalacji na rurociągach o dużej średnicy (powyżej DN 80) lub w zbiornikach.

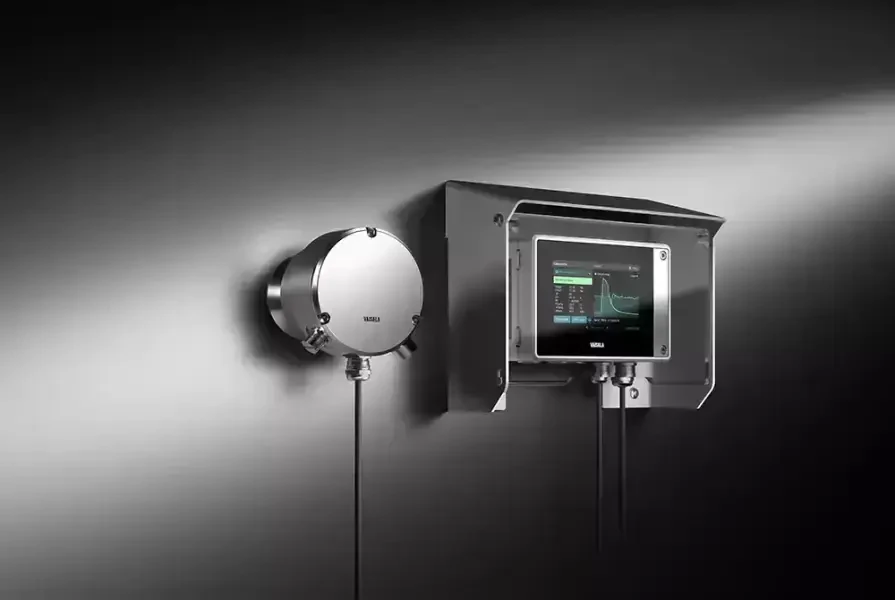

Gęstościomierz w tym wykonaniu może pracować niezależnie lub w pakiecie z wyświetlaczem Indigo520.
Nowa wersja refraktometrów przemysłowych tej serii pozostaje w pełni kompatybilna ze starszymi akcesoriami montażowymi takimi jak układy mycia, cele pomiarowe, przyłącza.
Teraz refraktometry serii Polaris PR-53 dostępne są także w wersji z certyfikatem ATEX do pracy w strefach zagrożonych wybuchem.
Refraktometr przemysłowy do pomiaru stężenia i gęstości bezpośrednio w procesie
Firma VAISALA wykorzystała swoje wieloletnie doświadczenie w produkcji gęstościomierzy do skonstruowania wyjątkowego, refraktometru przemysłowego PR-53-G, służącego do pomiaru, zarządzania i wyświetlania wartości stężenia i gęstości oraz informacji diagnostycznych.
Refraktometr przemysłowy PR-53-G firmy VAISALA jest przeznaczony do udoskonalonego pomiaru stężenia, zarządzania wynikami, wskazywania stężenia cieczy i podawania informacji diagnostycznych w różnorodnych, ogólnych zastosowaniach przemysłu przetwórczego, u końcowego użytkownika. Gęstościomierz serii PR-53-G łączy w sobie technikę pomiarową dużej dokładności z odpornością na warunki przemysłowe. Refraktometr przemysłowy PR-53-G posiada zakres pomiarowy od 0 do 100%.
Gęstościomierz serii PR-53-G jako system pomiarowy
Refraktometr przemysłowy POLARIS PR-53 dostępny jest w wersji "stand-alone" lub we współpracy z wszechstronnym przetwornikiem Indigo520. Gęstościomierz ten posiada zakres pomiarowy od 0 do 100% i zapewnia wyjściowy sygnał analogowy 4 ... 20 mA, proporcjonalny do skompensowanej temperaturowo wartości stężenia, w celu sterowania procesem w czasie rzeczywistym. Nowością w całej rodzinie refraktometrów przemysłowych VAISALA POLARIS jest komunikacja HART oraz Modbus RTU.

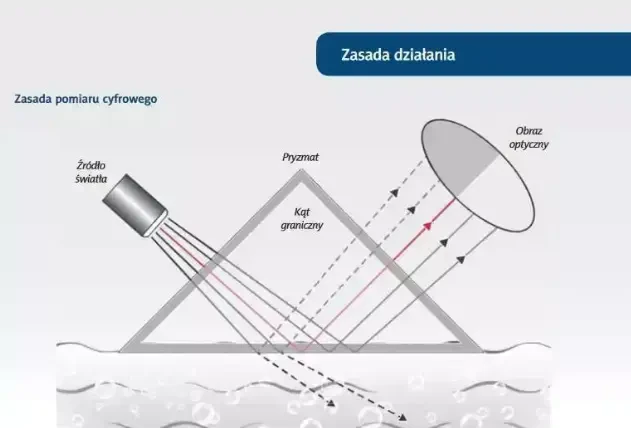

Zasada działania refraktometru przemysłowego
Źródło światła wysyła światło na powierzchnię rozdziału faz między pryzmatem i roztworem procesowym. Promienie padają na tę powierzchnię pod różnymi kątami. Zależnie od kąta padania, część promieni ulega całkowitemu wewnętrznemu odbiciu, a reszta światła jest załamywana do roztworu technologicznego. W ten sposób powstaje obraz optyczny z częścią ciemną i częścią jasną. Kąt odpowiadający linii cienia jest nazywany kątem granicznym, przy którym następuje całkowite wewnętrzne odbicie. Ten kąt jest funkcją współczynnika załamania, który zależy od stężenia roztworu. Kamera CCD wykrywa obraz optyczny i przekształca go, punkt po punkcie, na sygnał cyfrowy. Przetwarzanie sygnału pozwala na dokładną lokalizację położenia linii cienia i określenia współczynnika załamania nD. Wbudowany czujnik temperatury mierzy temperaturę T na powierzchni rozdziału faz z cieczą procesu. Procesor przelicza następnie współczynnik załamania nD i temperaturę T na jednostki Brix. Program diagnostyczny sprawdza równocześnie, czy pomiar jest wiarygodny.
