Refraktometry procesowe do ciągłego pomiaru stężenia w przemyśle

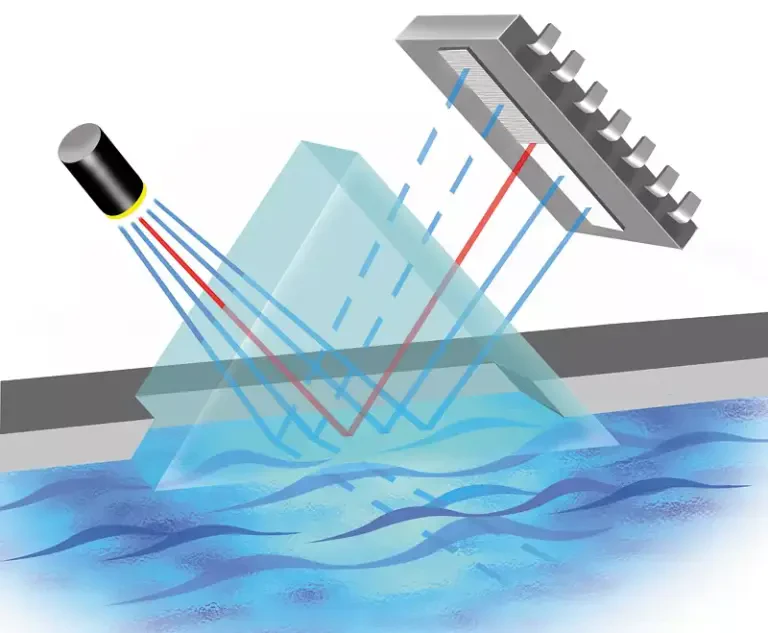

Refraktometr to precyzyjne urządzenie pomiarowe służące do oznaczania stężenia substancji w roztworach płynnych. Działa w oparciu o zjawisko załamania światła (refrakcji) na granicy dwóch ośrodków. Mierząc współczynnik załamania światła (RI), urządzenie pozwala błyskawicznie określić parametry takie jak: zawartość cukru (w skali Brix), zasolenie, gęstość elektrolitu, stężenie alkoholu, glikolu czy innych chemikaliów. To kluczowe narzędzie w kontroli jakości, pozwalające utrzymać powtarzalność produktów.

Refraktometr to urządzenie służące do pomiaru stężenia substancji rozpuszczonych w roztworach, co pozwala na szybką kontrolę jakości, czystości oraz składu chemicznego produktów.

Inwestycja w refraktometr przekłada się na realne oszczędności finansowe i czasowe. Główne korzyści dla użytkownika to:

• Błyskawiczny wynik: Pomiar trwa zazwyczaj zaledwie kilka sekund.Mierząc refraktometrem procesowym in-line otrzymujemy wynik na żywo w trakcie prowadzenia procesu, bez opóźnień, zapis trendów 24 h na dobę 7 dni w tygodniu.
• Minimalizacja błędów: Wyeliminowanie subiektywnej oceny wizualnej (w przypadku modeli cyfrowych i procesowych).
• Wzrost jakości: Stała kontrola stężenia pozwala uniknąć partii wadliwego towaru i reklamacji.
• Oszczędność surowców: Do badania refraktometrem ręcznym potrzebna jest minimalna ilość próbki (często kilka kropel). Refraktometry procesowe (in-line) w ogóle nie wymagają układu poboru próbki -pomiar realizowany jest w czasie rzeczywistym, bezpośrednio w procesie.

Wybór między tymi dwoma typami zależy od budżetu oraz oczekiwanej wygody i precyzji:

• Refraktometr optyczny (ręczny): Nie wymaga zasilania. Wynik odczytuje się, patrząc przez wizjer na podświetloną skalę. Jest tańszy, ale odczyt zależy od wzroku operatora. Rozwiązanie to nie zapewnia automatyzacji pomiaru i jest obarczone ryzykiem błędu ludzkiego.
• Refraktometr cyfrowy: Posiada elektroniczny wyświetlacz, który automatycznie podaje gotowy wynik. Eliminuje błąd ludzki, oferuje wyższą dokładność, często posiada pamięć pomiarów i funkcję przesyłania danych do PC.

Ważna wskazówka przy wyborze: Temperatura roztworu ma ogromny wpływ na współczynnik załamania światła.

Refraktometry wyposażone w funkcję ATC (Automatic Temperature Compensation) automatycznie korygują wynik pomiaru w zależności od temperatury otoczenia i próbki (zazwyczaj w zakresie 10–30°C). Wybierając urządzenie z ATC, zyskujesz pewność, że wynik jest dokładny i powtarzalny, bez konieczności ręcznego przeliczania wartości z tabel korekcyjnych.

Aby wybrać optymalny model, odpowiedz na 4 kluczowe pytania:

• Co będzie mierzone? (np. cukier, glikol, emulsje chłodzące, kwasy).
• W jakiej skali muszę pracować? (najpopularniejsza to % Brix, ale dostępne są też skale RI, Oechsle, Plato czy dedykowane skale dla konkretnych substancji).
• W jakim zakresie pomiarowym? (np. wąski zakres 0–32% Brix dla soków czy szeroki 0–95% Brix dla koncentratów i dżemów).
• Gdzie będzie odbywał się pomiar? (w laboratorium, na linii produkcyjnej – refraktometry procesowe, czy mobilnie w terenie).

Najbardziej uniwersalną skalą jest % Brix, która pierwotnie określała zawartość sacharozy w wodzie (1g cukru w 100g roztworu), ale dziś jest powszechnie używana do mierzenia ogólnego stężenia innych substancji (np. olejów w emulsjach). Inne popularne skale to nD (współczynnik załamania światła), skale dedykowane dla branży automotive (pomiar zamarzania płynu chłodniczego/AdBlue) oraz skale zasolenia (PPT/S.G.).

Niektóre refraktometry procesowe wymagają cyklicznej konserwacji i re-kalibracji.  Regularna konserwacja takich refraktometrów gwarantuje długą żywotność urządzenia. Po każdym pomiarze należy dokładnie wyczyścić pryzmat i pokrywę za pomocą miękkiej ściereczki i wody destylowanej lub alkoholu (zależnie od substancji), uważając, aby nie porysować powierzchni optycznej. Kalibracja jest niezwykle prosta – większość modeli kalibruje się za pomocą czystej wody destylowanej, ustawiając wskazanie na punkt „0”.

Najbardziej trwałym i sprawdzonym w warunkach przemysłowych rozwiązaniem są refraktometry skonstruowane tak, aby działały bez konieczności re-kalibracji. Takimi refraktometrami są refraktometry procesowe VAISALA. KOniecznosc konserwacji  (czyszczenia) urządzenia w przypadku tych refraktometrów dotyczy tylko "trudnych mediów", na przykład w przemyśle cukrowniczym czy celulozowo-papierniczym. W takich aplikacjach, aby zapobiec powstawaniu osadów, refraktometry doposaża się w automatyczne systemy czyszczenia pryzmatu za pomocą pary lub gorącej wody, co gwarantuje bezobsługową pracę przez długi czas.

Do pracy w trudnym środowisku (wilgoć, zapylenie, ryzyko upadku) dedykowane są specjalne refraktometry przemysłowe i przenośne o podwyższonej klasie szczelności (np. IP65/IP67). Klasyczne refraktometry laboratoryjne, choć bardzo precyzyjne, wymagają stabilnych warunków i mogą ulec uszkodzeniu na hali produkcyjnej. Do ciągłego monitoringu w trudnych warunkach najlepiej sprawdzają się refraktometry procesowe (in-line).

To jeden z najważniejszych obszarów zastosowań. Refraktometry kontrolują procesy zagęszczania, odparowywania i mieszania. W produkcji soków, piwa (pomiar ekstraktu brzeczki) czy napojów gazowanych, urządzenia in-line dbają o to, by każda partia produktu smakowała dokładnie tak samo. Pomagają również precyzyjnie uchwycić moment przejścia faza-faza (np. woda / produkt) podczas mycia instalacji CIP, co redukuje straty cennego produktu i optymalizuje zużycie wody.

Refraktometr procesowy jest całkowicie niewrażliwy na wtrącenia stałe (np. włókna owoców), pęcherzyki powietrza, kryształy oraz na zmianę barwy. Ponadto, aby zapobiec powstawaniu osadów (np. w przemyśle cukrowniczym czy celulozowo-papierniczym), refraktometry doposaża się w automatyczne systemy czyszczenia pryzmatu za pomocą pary lub gorącej wody, co gwarantuje bezobsługową pracę przez długi czas.
