Czujniki temperatury głowicowe

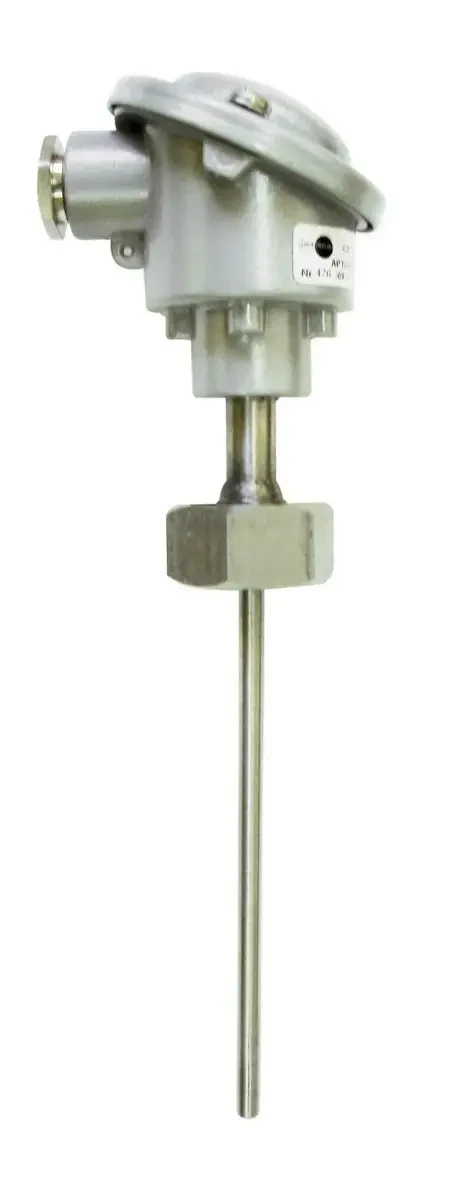

Czujnik temperatury głowicowy FB0
Kod produktu: Czujnik głowicowy FB0
Czujnik temperatury głowicowy FB0 przeznaczony jest do pomiaru temperatury cieczy i gazów w przemysłowych rurociągach i zbiornikach ciśnieniowych. Czujniki temperatury głowicowe FB0 są z niewymiennym wkładem pomiarowym.
- Długość osłony: 50 mm, 100 mm, 200 mm, 250 mm, 400 mm i inna
- Materiał osłony: stal kwasoodporna 1.4541
- Średnica osłony: 6 mm
- Zakres pomiarowy temperatury: -200 ... 550°C, -200 ... 600°C
Obszar zastosowań głowicowego czujnika temperatury FB0
Czujnik przeznaczony jest do pomiaru temperatury cieczy i gazów w przemysłowych rurociągach i zbiornikach ciśnieniowych. Czujniki głowicowe z niewymiennym wkładem pomiarowym. Znajdujący się wewnątrz metalowej osłony rezystor jest połączony przewodami z kostką zaciskową lub zaciskami przetwornika. Wnętrze osłony czujnika temperatury dla poprawienia własności dynamicznych i uodpornienia na drgania wypełnione jest specjalnym piaskiem i uszczelnione masą silikonową. Gwintowana nakrętka mocuje czujnik temperatury FB0 przy pomocy spawanego z osłoną kołnierza z dodatkową pochwą przystosowaną do wspawania.
Parametry
| Gwint | G3/4" G1/2" M20x1,5 inny |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt100 termoelement podwójny (TC) NiCr-NiAl (2xK) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement (TC) Fe-CuNi (J) termoelement (TC) NiCr-NiAl (K) termorezystor (RTD) Pt500 termorezystor (RTD) Pt1000 termorezystor podwójny (RTD) 2xPt500 |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Średnica osłony | 6mm |
| Długość osłony | 50mm 100mm 200mm 250mm 400mm inna |
| Przetwornik temperatury | APAQ-HRF inny TxIsoBlock TxBlock ProfIPAQ-H MESO-H IPAQ-H MinIPAQ-HLP APAQ-3HPT IPAQ-C201 APAQ-HCF |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Materiał osłony | stal kwasoodporna 1.4541 |
| Zakres pomiarowy temperatury | -200 ... 550 °C -200 ... 600 °C |
| Medium | para wodna ciecze gazy/powietrze |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
