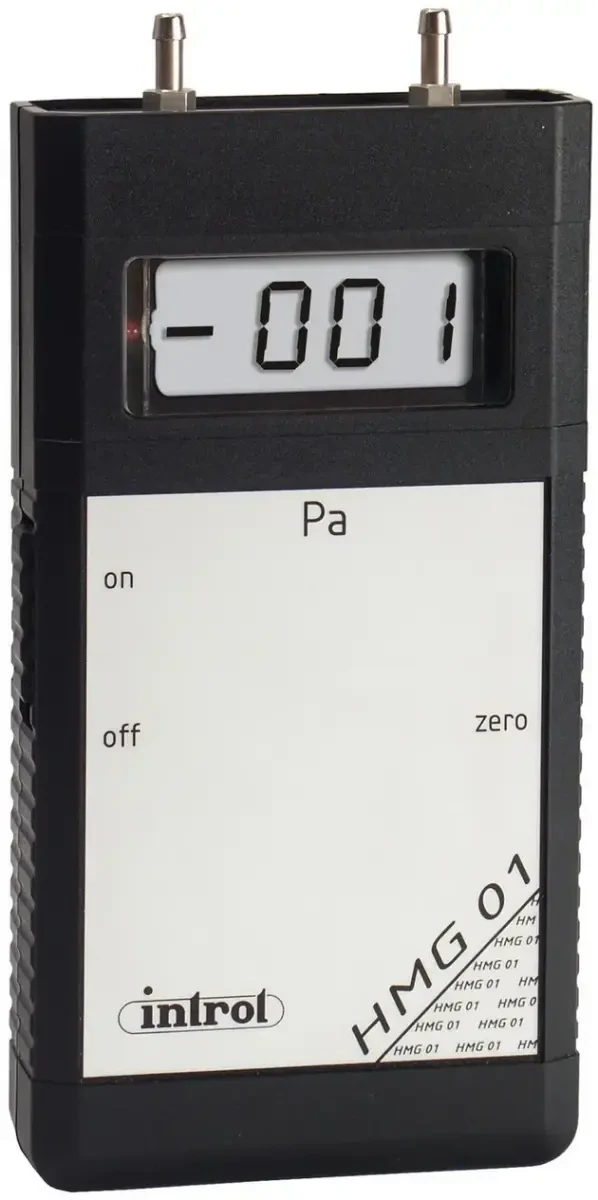

Przenośny miernik ciśnienia/różnicy ciśnień HMG
Kod produktu: Przenośny miernik ciśnienia/różnicy ciśnień HMG
3,5-cyfrowy wyświetlacz LC o wysokości cyfry 12,7 mm
Wysoka niezawodność i precyzja
Przeciążenie ciśnieniowe sygnalizowane czerwoną diodą LED na lewym marginesie wyświetlacza LC
Przenośne mierniki ciśnienia/różnicy ciśnień serii HMG
Mierniki ciśnienia/różnicy ciśnień tej serii mierzą ciśnienie różnicowe i bezwzględne, a także ciśnienie względne powietrza i gazów nieagresywnych. Oba typy posiadają 3,5-cyfrowy wyświetlacz LC o wysokości cyfry 12,7 mm. Sygnał może być wykorzystany jako wyjście analogowe 0 ... 1 V. Te manometry cyfrowe charakteryzują się wysoką niezawodnością i precyzją. Działają z baterią 9 V typu 6F22. Regulator napięcia baterii generuje na wyświetlaczu komunikat „low bat”. Przeciążenie ciśnieniowe sygnalizowane jest czerwoną diodą LED na lewym marginesie wyświetlacza LC.
Produkowane są 2 modele: typ HMG6 różni się od HMG1 dodatkową, precyzyjną regulacją punktu zerowego z przodu obudowy. Dzięki elektronicznej korekcji błędu liniowości ogniwa HMG6 osiąga wyższą precyzję niż HMG1.
Uniwersalność zakresów mierników ciśnienia/różnicy ciśnień serii HMG
Czujnik ciśnienia HMG dostarczany jest z zakresem pomiarowym wg indywidulanych potrzeb użytkownika. Począwszy od bardzo niskich ciśnień 0 ... 25 Pa, aż do 0 ... 10 bar.
Potwierdzenie dokładności
Na życzenie urządzenie dostarczane jest ze świadectwem sprawdzenia producenta w 5-ciu punktach. Możemy także wykonać akredytowane świadectwo wzorcowania w Laboratorium Pomiarowym Introl (dla wybranych zakresów).
Parametry
| Typ czujnika | piezorezystancyjny |
| Wielkość mierzona | ciśnienie różnicowe ciśnienie |
| Medium | gazy/powietrze suche nieagresywne gazy |
| Zakres pomiarowy ciśnienia | 0 ... 0,25 mbar (25 Pa) 0 ... 0,5 mbar 0 ... 1 mbar 0 ... 1,6 mbar 0 ... 2,5 mbar 0 ... 4 mbar 0 ... 6 mbar 0 ... 10 mbar 0 ... 16 mbar 0 ... 25 mbar 0 ... 40 mbar 0 ... 60 mbar 0 ... 100 mbar 0 ... 160 mbar 0 ... 250 mbar 0 ... 400 mbar 0 ... 600 mbar 0 ... 1000 mbar 0 ... 1,6 bar 0 ... 10 bar użytkownika (w zakresie -25 Pa...10 bar) |
| Materiał obudowy | aluminium |
| Przyłącze procesowe | 2 x rurka Ø 4 lub 6 mm |
| Temperatura medium | 0 ... 60 °C |
| Stopień ochrony | IP54 |
| Zasilanie | bateria 9V |
| Dopuszczenia | CE |
| Producent | Introl |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
