Presostaty
Mechaniczne presostaty serii MWB i MAB- wersja Ex-d
Kod produktu: Presostat
Zalety stosowania presostatu mechanicznego
Parametry
| Histereza | stała lub regulowana dla 1 styku SPDT |
| Przyłącze elektryczne | 1/2 NPT - wewnętrzne 3/4 NPT-F G1/2-F G3/4-F M20x1,5-F |
| Stopień ochrony | IP65 |
| Zakres nastawy | -16,0 ... 0 mbar -30 ... 30 mbar -12,5 ... 12,5 mbar 0 ... 100,0 mbar 0 ... 60,0 mbar 0 ... 40,0 mbar 0 ... 25,0 mbar 0 ... 16,0 mbar -100,0 ... 0 mbar -60,0 ... 0 mbar -40,0 ... 0 mbar -25,0 ... 0 mbar -50 ... 50 mbar |
| Materiał membrany | Monel stal nierdzewna AISI 316 stal nierdzewna AISI 316+PTFE |
| Temperatura medium | -40 ... 85 °C |
| Opcje | brak wersje do tlenu wersja EEx ia wersja do amoniaku NACE certyfikat GOST R wykonanie SIL 2 |
| Medium | para wodna ciecze gazy/powietrze |
| Materiał przyłącza | stal nierdzewna AISI 316 AISI 316+PTFE Monel |
| Obudowa | stal nierdzewna aluminiowa malowana (dla wersji Ex-d) |
| Typ | MWB MAB- wersja Ex-d |
| Przyłącze procesowe | G1/2 M20 × 1,5 1/2” NPT 1/4 NPT wewnętrzne |
| Styk elektryczny | przełączny SPDT 2 x SPDT |
| Obciążalność styków | 15A 220V AC/2A 24V DC 1A 125V AC/0,5A 24V DC 20A 220V AC/2A 24V DC 15A 220V AC/2A 24V DC (osłona argonu) 1A 125V AC/0,5A 24V DC (osłona argonu) |
| Dopuszczenia | CE |
| Producent | Cella |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Termomanometry serii TM
Termomanometr do pomiaru ciśnienia i temperatury w aplikacjach przemysłowych.
- medium: ciecze nieagresywne, gazy nieagresywne, olej, powietrze
- element pomiarowy: rurka Bourdona
- temperatura medium: do 200°C
Montaż
radialny
tylny
Temperatura medium do 200°C
Przyłącze procesowe G1/2
Zakres pomiarowy temperatury
0 ... 120 °C
0 ... 150 °C
Zakres pomiarowy ciśnienia
0 ... 2,5 bar
0 ... 4 bar
0 ... 6 bar
0 ... 10 bar
0 ...16 bar
Zawór blokowy pięciodrogowy serii W5AA
Zawór blokowy 5-drogowy (manifold) AS-Schneider serii W5AA (typu Wafer) przeznaczony do bezpośredniego montażu na przetwornikach różnicy ciśnień ze standardowym przyłączem zgodnym z normą DIN EN 61518 / IEC 61518.
Jest to następca dawnej serii N542.48.
Używany w aplikacjach:
- wysokociśnieniowych
- krytycznych
- wymagających częstej kalibracji
Materiał
stal nierdzewna 1.4404
hastelloy
tantal
duplex
monel
Przyłącze: wlot
1/2 NPT wewnętrzne
wymiary zgodne z IEC 61518 ( średnica 18,5 )
Przyłącze: wylot wymiary zgodne z IEC 61518, Typ A (przylga )
Temperatura medium
do 200 °C ( uszczelnienie PTFE )
do 550 °C ( uszczelnienie grafit )
Ciśnienie PN 420

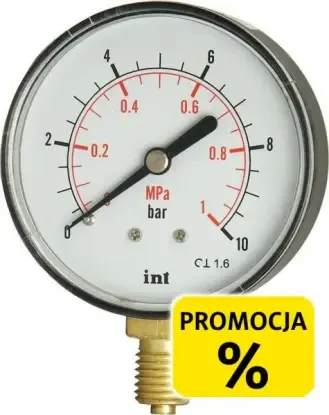

Manometry przemysłowe z rurką Bourdona serii MB
Ciśnieniomierze mechaniczne przeznaczone do pomiarów gazów, cieczy, pary wodnej, a także mediów korozyjnych. W wersji z wypełnieniem obudowy gliceryną lub olejem silikonowym odporne na wstrząsy i drgania.
- zakresy ciśnienia: od 0…0,6 bar do 0...1600 bar (w wersji specjalnej do 6000 bar), podciśnienie -1…0 bar, manowakuometryczne
- klasy dokładności 1%, 1,6% i 2,5%
- średnice obudowy [mm]: 40 , 50, 63, 100, 150, 160, 250
Materiał obudowy
stal nierdzewna
stal nierdzewna ("odrzucana" tylna ściana)
Materiał elementów zwilżanych
stopy miedzi
stal nierdzewna
Zakres pomiarowy ciśnienia
0 ... 0,6 bar
0 ... 1 bar
0 ... 1,6 bar
0 ... 2,5 bar
0 ... 4 bar
0 ... 6 bar
0 ... 10 bar
0 ... 16 bar
0 ... 25 bar
0 ... 40 bar
0 ... 60 bar
0 ... 100 bar
0 ... 160 bar
0 ... 250 bar
0 ... 400 bar
0 ... 600 bar
0 ... 1000 bar
0 ... 1600 bar
-1 ... 0 bar
-1 ... 0,6 bar
-1 ... 1,5 bar
-1 ... 3 bar
-1 ... 5 bar
-1 ... 9 bar
-1 ... 15 bar
-1 ... 24 bar
inne na zapytanie
Separator spawany SC.20
Separator membranowy w wersji spawanej to element pomiarowy służący do oddzielenia medium procesowego od właściwego przyrządu pomiarowego (np. manometru, przetwornika ciśnienia czy presostatu). W konstrukcji tego typu membrana i korpus separatora są trwale połączone poprzez spawanie, co gwarantuje bardzo wysoką szczelność oraz odporność na agresywne media i trudne warunki pracy.
Separator spawany stosuje się tam, gdzie medium:
- jest agresywne chemicznie (kwasy, zasady)
- zatyka przyłącza procesowe (np. mazut)
- nie może mieć styczności z mosiężnymi częściami manometru
Przyłącza procesowe (z poszerzonym otworem wlotowym):
- G1/4
- G1/2
- 1/2 NPT
- M20x1,5
Materiał membrany
stal 316L
stal 316Ti
Hastelloy C276
inne na zapytanie
Przyłącze procesowe
G1/4
G1/2
1/2” NPT
M20 × 1,5
Dopuszczalne ciśnienie 400 bar
Przetwornik ciśnienia Vegabar 29
Wielkość pomiarowa: nadciśnienie, ciśnienie absolutne, podciśnienie. Szeroki wybór przyłączy procesowych przetwornika.
Dokładność 0,3 %
Dopuszczenia
ATEX
dopuszczenia okrętowe
Przyłącze procesowe
1/4” NPT
G1", ISO228-1, membrana czołowa, EPDM, dla złączy higienicznych z uszczel.
1"NPT, ASME B1.20.1, membrana czołowa
G1", ISO228-1, membrana czołowa
G3/4", DIN3852-E, membrana czołowa
Varivent N50-40 PN25 / 316L
inne, na zapytanie
higieniczne Tri-Clamp 2"
higieniczne Tri-Clamp 1 i 1/2"
G 1/4
higieniczne Tri-Clamp 1"
1/2” NPT
M20 × 1,5
G1/2
G11/2", DIN3852-A, membrana czołowa
Zakres pomiarowy ciśnienia
-1 ... 0 bar
0 ... 250 bar
0 ... 60 bar
0 ... 0,4 bar
-1 ... 1,5 bar
0 ... 600 bar
0 ... 5 bar
-0,2 ... 0,2 bar
-0,5 ... 0,5 bar
0 ... 25 bar (absolutne)
0 ... 25 bar
0 ... 1 bar
0 ... 1 bar (absolutne)
0 ... 10 bar
0 ... 10 bar (absolutne)
0 ... 100 bar
0 ... 1000 bar
0 ... 2,5 bar
0 ... 2,5 bar (absolutne)
0 ... 5 bar (absolutne)
Przetwornik ciśnienia Vegabar 18
Wielkość pomiarowa: nadciśnienie, podciśnienie. Wielokrotna przeciążalność (cela ceramiczna)
Dokładność ±0,5 % zakresu
Przyłącze procesowe
G1/2
G1/2" zewn. z G1/4" wewn.
1/2" NPT zewn. z 1/4" NPT wewn.
Zakres pomiarowy ciśnienia
0 ... 0,10 bar
0 ... 0,4 bar
0 ... 1 bar
0 ... 2,5 bar
0 ... 5 bar
0 ... 10 bar
0 ... 25 bar
użytkownika (inny niż standardowy)

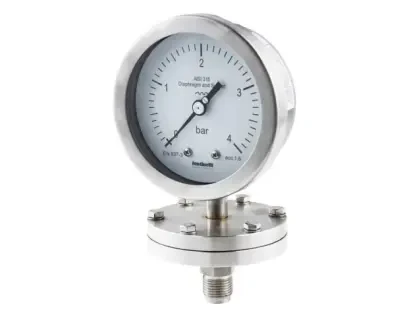

Manometry membranowe serii MM
