Refraktometry

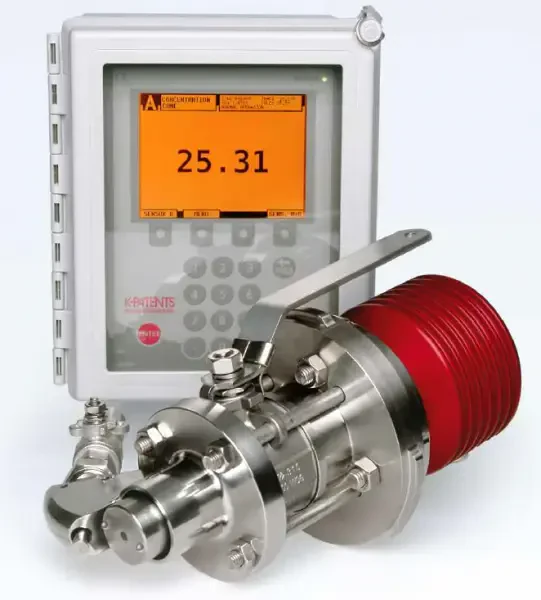

Refraktometr SAFE-DRIVE PR-23-SD
Kod produktu: SAFE-DRIVE PR-23-SD
Refraktometr do ługu serii PR-23-SD z układem montażowym SAFE-DRIVE, umożliwia usuwanie czujnika z procesu bez opróżniania rurociągu. Refraktometr dla papierni do pomiaru stężenia roztworów serii PR-23-SD przeznaczony jest między innymi dla zakładów papierniczych, do pomiaru stężenia ługu czarnego. Układ refraktometru dla papierni tej serii zawiera system mycia pryzmatu parą.
Refraktometr dla papierni do pomiaru stężenia roztworów bezpośrednio w procesie
Refraktometr dla papierni firmy VAISALA przeznaczony jest do ciągłego pomiaru stężenia ługu i innych roztworów w procesach technologicznych, z dokładnością zbliżoną do laboratoryjnej. Na bazie tego modelu oferowany jest system kontroli zmiany kierunku DD-23, składający się z dwu zestawów PR-23-SD i konwertera kontrolnego (system posiada rekomendację Doradczego Komitetu Eksploatacji Kotłów Regeneracyjnych Ługu Czarnego BLRBAC).
Refraktometr do ługu do pomiaru stężenia roztworów i gęstości
Refraktometr dla papierni do pomiaru stężenia ługu i innych roztworów, mierzy współczynnik załamania światła na granicy dwóch ośrodków (z których jeden stanowi mierzona ciecz) z kompensacją temperatury i następnie przelicza go na wartość stężenia w dowolnych jednostkach (g/cm3, % wag.°Brixa, °Ballinga i inne). Wykonanie pomiaru refraktometrem jest całkowicie niewrażliwe na wszelkie stałe i gazowe zanieczyszczenia medium, zmętnienie, zmianę barwy.
Z uwagi na cyfrową technikę pomiaru oraz brak elementów ruchomych, nie występuje dryft zera, refraktometr nie wymaga okresowej kalibracji. Refraktometr do ługu posiada system samodiagnozowania, umożliwiający łatwe zlokalizowanie i naprawę wykrytych uszkodzeń. Układ pomiarowy składa się z czujnika i konwertera, połączonych przewodem.
Refraktometr dla papierni do pomiaru stężenia roztworów z systemem mycia parą lub wodą
System mycia pryzmatu czujnika refraktometru do ługu (przy użyciu pary lub gorącej wody) umożliwia pomiar stężenia mediów zabrudzających lub oklejających czujnik. Refraktometr dla papierni tej serii posiada certyfikat ATEX, można go stosować w strefach zagrożonych wybuchem.
Zastosowanie refraktometru serii SAFE-DRIVE PR-23-SD do ciągłego pomiaru stężenia ługu i innych roztworów w procesach technologicznych:
- ciecze
- emulsje olejowe
- roztwory w procesach technologicznych
- emulsje
Przykład aplikacji refraktometru do pomiaru stężenia w papierni:
Parametry
| Zasilanie | 100 ... 240 V AC 24 V DC |
| Aplikacja | ciągły pomiar stężenia roztworów w procesach technologicznych |
| Dopuszczenia | ATEX CE |
| Medium | ciecze ciecze agresywne ciecze chemiczne roztwory w procesach technologicznych roztwory wodne |
| Typ wejścia | 2 x czujnik |
| Typ wyjścia | 2 x przekaźnikowe 2 x 4 ... 20 mA |
| Producent | VAISALA |
