Refraktometry
Refraktometr w wersji teflonowej PR-53-W / PR-53-M
Kod produktu: Refraktometr PR-53-W

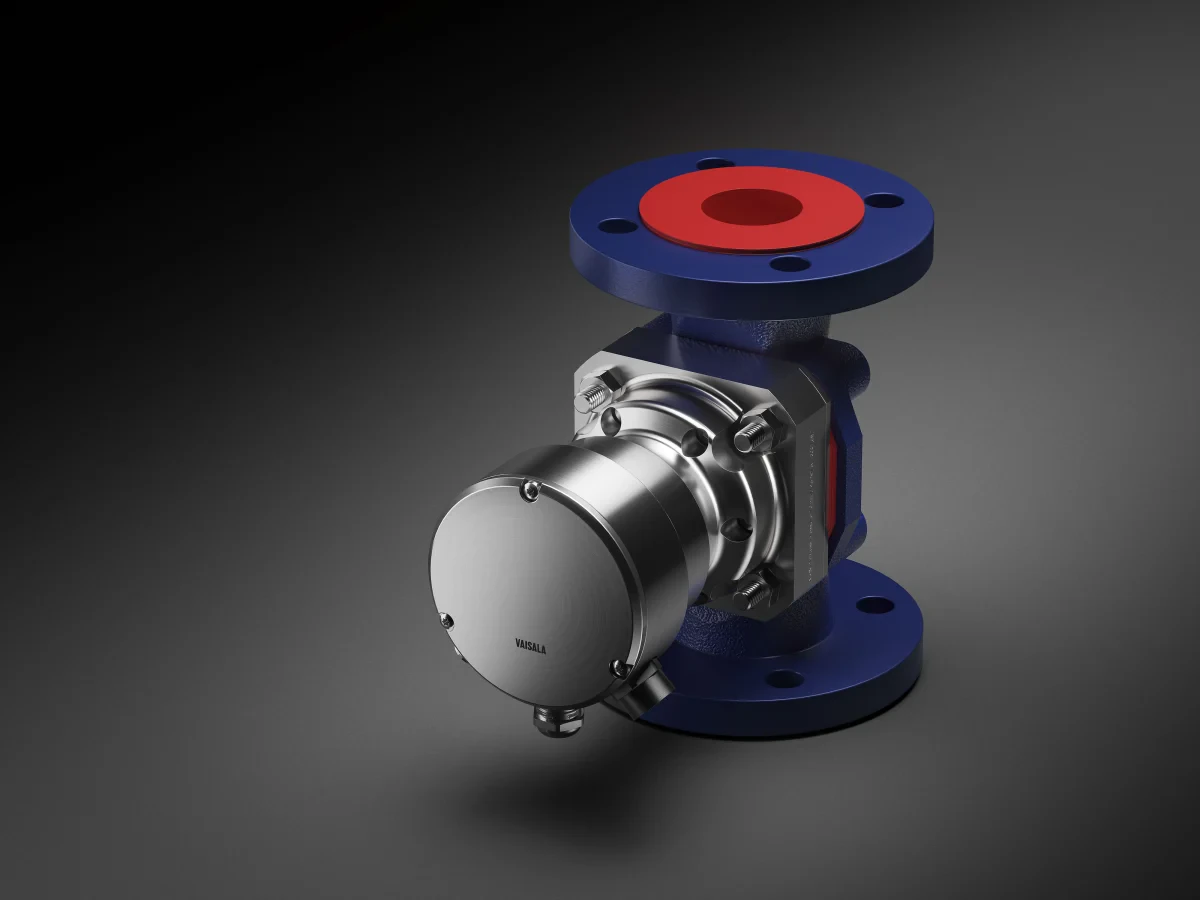

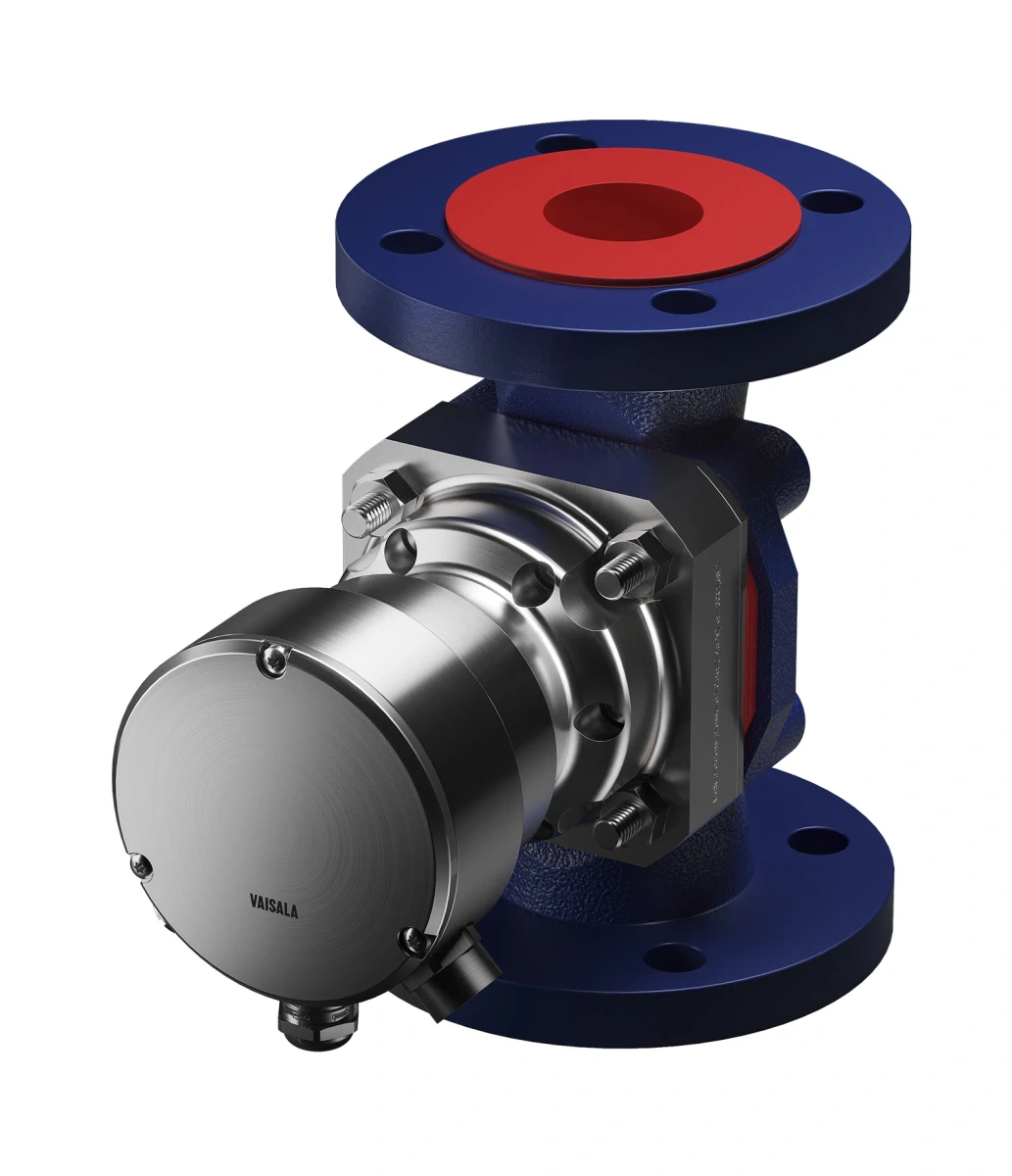

Refraktometr w wersji teflonowej VAISALA Polaris™ PR-53-W / PR-53-M
Pomiar stężenia agresywnych chemicznie mediów stanowi istotne wyzwanie dla aparatury procesowej. Wysoka korozyjność, obecność kwasów, zasad oraz wymóg ciągłej pracy powodują, że tradycyjne rozwiązania często nie zapewniają odpowiedniej trwałości.
Refraktometr teflonowy VAISALA Polaris™ PR-53-W / PR-53-M został opracowany z myślą o bezpośrednim monitoringu stężenia agresywnych cieczy i ultraczystych chemikaliów w czasie rzeczywistym. Konstrukcja wykorzystująca komorę przepływową pokrytą PTFE umożliwia bezpieczną eksploatację nawet w najbardziej wymagających aplikacjach chemicznych.
Refraktometr teflonowy PR-53-W/M - zasada pomiaru

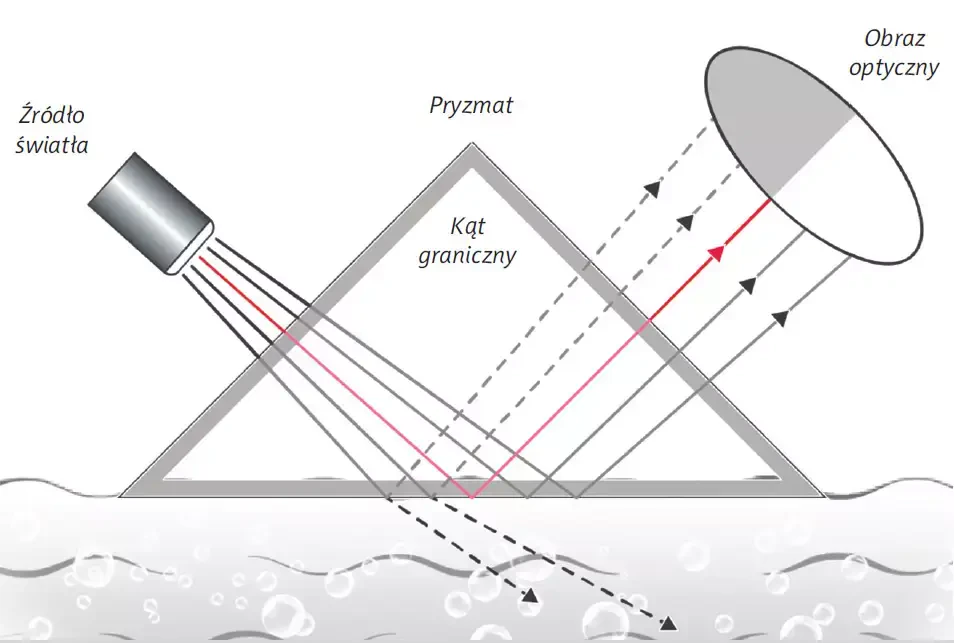

Refraktometr przepływowy wykorzystuje pomiar współczynnika załamania światła (RI) badanego medium. Wartość współczynnika załamania jest bezpośrednio związana ze stężeniem substancji rozpuszczonych w cieczy. Układ optyczny mierzy zmianę załamania światła na granicy pryzmatu i medium procesowego, a następnie przelicza wynik na wartość stężenia lub gęstości. Pomiar jest kompensowany temperaturowo i pozostaje niewrażliwy na obecność pęcherzyków gazu, cząstek stałych, zawiesin czy zmianę barwy medium.
Pomiar stężenia żrących produktów bezpośrednio w procesie
Refraktometr teflonowy umożliwia ciągły monitoring procesu bez konieczności pobierania próbek do analiz laboratoryjnych.
Korzyści dla zakładu:
- ciągła kontrola stężenia agresywnych cieczy,
- natychmiastowe wykrywanie odchyleń procesowych,
- ograniczenie ryzyka kontaktu personelu z niebezpiecznymi substancjami,
- redukcja kosztów analiz laboratoryjnych,
- poprawa bezpieczeństwa instalacji,
- większa stabilność procesu technologicznego.
System dostarcza dane pomiarowe w czasie rzeczywistym, umożliwiając szybką reakcję na zmiany parametrów procesu oraz automatyzację sterowania instalacją.
Refraktometr przepływowy do agresywnych chemicznie cieczy
Modele PR-53-W oraz PR-53-M zostały zaprojektowane do pracy z mediami, które stanowią poważne wyzwanie dla standardowej aparatury procesowej.
Typowe media pomiarowe obejmują:
- kwas siarkowy,
- kwas solny,
- wodorotlenek sodu,
- wodorotlenek potasu,
- rozpuszczalniki,
- alkohole,
- węglowodory,
- ultraczyste chemikalia procesowe.
Refraktometr znajduje zastosowanie między innymi w:
- przemyśle chemicznym,
- przemyśle petrochemicznym,
- produkcji chemikaliów specjalistycznych,
- branży półprzewodników,
- przemyśle farmaceutycznym,
- instalacjach dozowania reagentów.
Komora teflonowa zapewniająca odporność chemiczną
Najważniejszym elementem konstrukcji jest komora przepływowa wykonana z materiałów odpornych na działanie agresywnych substancji chemicznych.
W zależności od wykonania:
- PR-53-W wykorzystuje korpus Saunders z wykładziną PTFE,

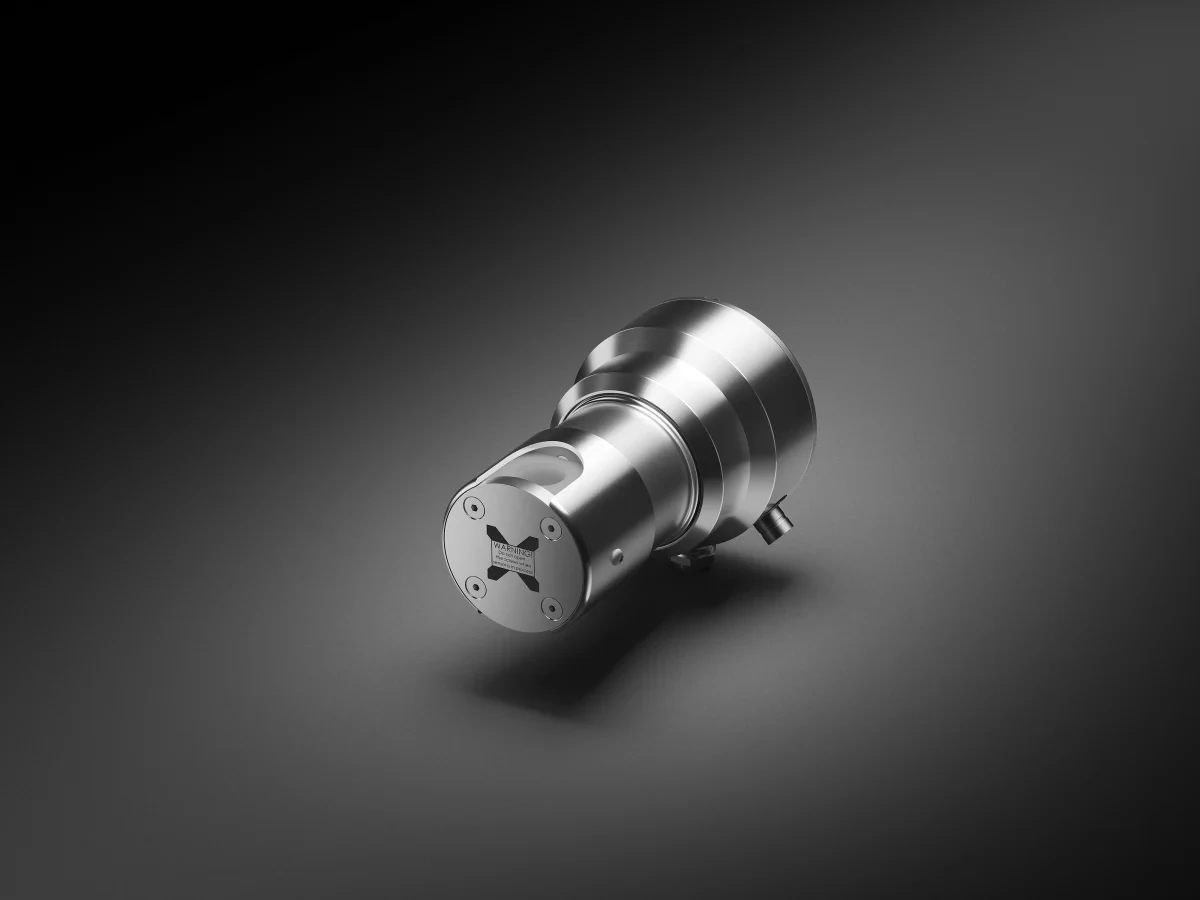

- PR-53-M wyposażony jest w komorę przepływową wykonaną z ultraczystego PTFE,
- części mające kontakt z medium nie zawierają powierzchni podatnych na korozję procesową.
Takie rozwiązanie pozwala zachować długoterminową stabilność pomiaru oraz wysoką odporność chemiczną nawet przy pracy z mediami silnie żrącymi.
Monitoring stężenia kwasów i zasad z dokładnością laboratoryjną
Refraktometr teflonowy serii Polaris™ umożliwia pomiar stężenia i gęstości z dokładnością zbliżoną do metod laboratoryjnych przy zachowaniu wszystkich korzyści wynikających z pomiarów online.
Najważniejsze korzyści:
- duża dokładność pomiarowa,
- wysoka powtarzalność wyników,
- brak dryftu charakterystycznego dla wielu technologii analitycznych,
- natychmiastowy dostęp do danych procesowych,
- możliwość integracji z automatyką zakładową.
Stały monitoring stężenia pozwala ograniczyć zużycie reagentów, poprawić efektywność procesów oraz zwiększyć bezpieczeństwo produkcji.
Bezobsługowy cyfrowy refraktometr przemysłowy
W środowisku przemysłowym kluczowe znaczenie ma niezawodność aparatury oraz ograniczenie działań serwisowych.
Refraktometr PR-53-W/M oferuje:
- brak elementów ruchomych,
- wysoką stabilność długoterminową,
- ograniczone wymagania obsługowe,
- odporność na trudne warunki środowiskowe,
- możliwość pracy ciągłej w wymagających aplikacjach przemysłowych.
Opcjonalny system mycia pryzmatu
Dla mediów powodujących osadzanie zanieczyszczeń dostępny jest układ mycia pryzmatu wykorzystujący gorącą wodę lub parę.
Korzyści rozwiązania:
- utrzymanie stabilnych warunków pomiarowych,
- ograniczenie interwencji serwisowych,
- poprawa dostępności pomiaru,
- możliwość pomiaru mediów oklejających powierzchnię czujnika.
Nowoczesna komunikacja i integracja z automatyką
Cyfrowy refraktometr przemysłowy może zostać zintegrowany z istniejącymi systemami sterowania procesem.
Dostępne rozwiązania obejmują:
- komunikację HART,
- Modbus RTU,
- współpracę z wyświetlaczem i konwerterem Indigo520,
- przekazywanie danych do systemów DCS i SCADA.
Dodatkowo dostępne jest wykonanie z certyfikatem ATEX do pracy w strefach zagrożonych wybuchem.
Podsumowanie zastosowań refraktometru teflonowego
Refraktometr przepływowy VAISALA Polaris™ PR-53-W / PR-53-M znajduje zastosowanie wszędzie tam, gdzie niezbędny jest monitoring stężenia kwasów, zasad oraz innych agresywnych substancji chemicznych.
Typowe aplikacje obejmują
- produkcję chemikaliów,
- instalacje kwasów i zasad,
- procesy petrochemiczne,
- produkcję półprzewodników,
- instalacje ultraczystych chemikaliów,
- układy dozowania reagentów,
- transport agresywnych mediów rurociągami,
- kontrolę jakości procesów chemicznych.
Zastosowanie pomiarów online pozwala zwiększyć bezpieczeństwo procesowe, ograniczyć zużycie surowców oraz utrzymać stabilność parametrów produkcyjnych.
Skonsultuj dobór refraktometru do agresywnych mediów
Dobór odpowiedniego wykonania PR-53-W lub PR-53-M zależy od rodzaju medium, średnicy rurociągu oraz warunków procesu. Zapraszamy do kontaktu z ekspertami INTROL w celu doboru optymalnej konfiguracji i uzyskania dokumentacji technicznej.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
