Czujniki temperatury głowicowe

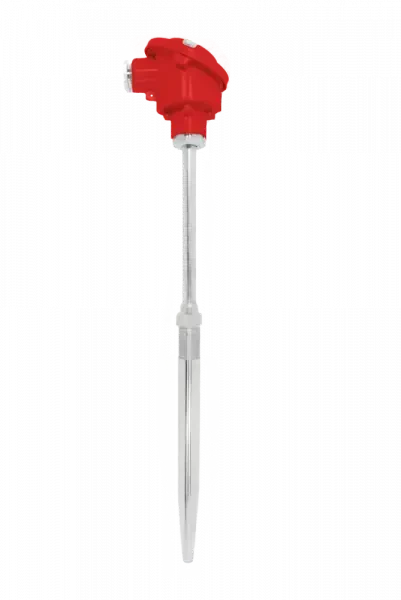

Czujnik temperatury głowicowy II1
Kod produktu: Czujnik głowicowy II1
Czujnik temperatury głowicowy II1 stosowany jest do pomiaru temperatury cieczy i gazów w trudnych warunkach termicznych, w przemysłowych rurociągach i zbiornikach ciśnieniowych, w blokach energetycznych. Instalowany przez wspawanie.
- Długość osłony: 100/35 mm, 140/65 mm, 200/65 mm
- Materiał osłony: stal kotłowa 10H2M i 15HM
- Średnica osłony: 18 mm, 24 mm,
- Zakres pomiarowy temperatury: 0 ... 540°C, 0 ... 570°C
Zalety czujnika temperatury z osłoną ciśnieniową
Czujnik głowicowy z osłoną ciśnieniową przeznaczony jest do pomiaru temperatury w trudnych warunkach środowiskowych. Instalowany jest przez wspawanie, głównie w blokach energetycznych, rurociągach i zbiornikach ciśnieniowych. Dzięki swojej budowie czujnik temperatury (wymienny wkład pomiarowy) znajduje zastosowanie w wielu aplikacjach przemysłowych, wymiana wkładu pomiarowego nie powoduje rozszczelnienia instalacji technologicznej. Sprężynujące mocowanie wkładu czujnika temperatury zapewnia doskonały kontakt z osłoną czujnika.
Czujnik temperatury II1 z osłoną wysokociśnieniową IT-OSW oraz z wymiennym wkładem pomiarowym IT-WP1. Głowica przyłączeniowa aluminiowa typu - BA, IP 65, z możliwością montażu przetwornika temperatury 4 ... 20 mA w głowicy.
Parametry
| Medium | ciecze gazy/powietrze |
| Zakres pomiarowy temperatury | 0 ... 540 °C |
| Element pomiarowy | termorezystor (RTD) Pt100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) termorezystor podwójny (RTD) 2xPt100 |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Średnica osłony | 18mm 24mm |
| Długość osłony | inna 100/35mm 140/65mm 200/65mm |
| Materiał osłony | stal kotłowa 10H2M stal kotłowa 15HM |
| Przetwornik temperatury | MinIPAQ-HLP inny brak APAQ-C130 IPAQ-C202 IPAQ-C330 IPAQ-C520 IPAQ-C530 |
Pliki do pobrania
Produkty powiązane

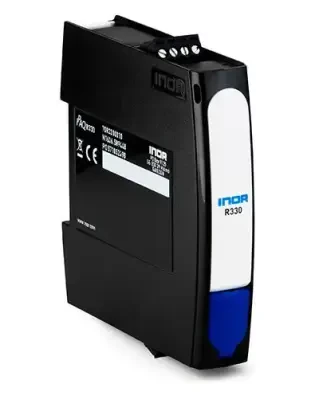

Przetwornik temperatury IPAQ-R330
Uniwersalny programowalny, 2-przewodowy przetwornik
- Typ: cyfrowy
- Wejście: RTD, Tc, uniwersalne
- Wyjście: 4-20 mA
- Izolacja: izolowany
- Kanały pomiarowe: 1 kanał

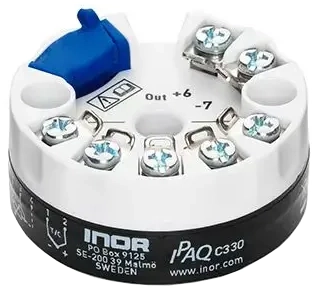

Przetwornik temperatury głowicowy IPAQ-C330
