Odpowietrzniki i odgazowywacze

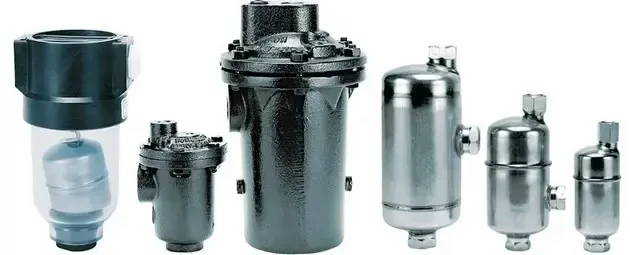

Odgazowywacze/odpowietrzniki serii AV
Odpowietrzniki/odgazowywacze pływakowe serii AV służą do automatycznego odprowadzania powietrza i innych gazów wytrąconych z cieczy
Zastosowanie odgazowywacza/odpowietrznika serii AV
Pływak, przy pomocy układu dźwigniowego, steruje zaworem odprowadzającym powietrze lub inne gazy. Położenie pływaka zależy od poziomu odgazowywanej cieczy. Dlatego, działanie ciśnienia zwrotnego, jak i zmiana poziomu ciśnienia, nie powodują przerwania ciągłości odpowietrzania. Poziom odgazowywanej cieczy znajduje się zawsze poniżej otworu zaworu. Sprawia to, że nie występują straty odgazowywanej cieczy.
Materiał wykonania wszystkich części wewnętrznych odpowietrzników to stal stopowa. Dzięki temu odpowietrzniki są odporne na korozję oraz ścieranie.
Ważnie zalecenia przy montażu odpowietrzników serii AV:
- średnice przyłączy nie mniejsze niż 3/4" (dla układów bez linii wyrównawczych),
- instalacja odpowietrznika powyżej miejsc w których gromadzi się gaz,
- przewód wyrównawczy jest niezbędny, gdy:
- gaz odprowadzany jest w sposób ciągły,
- kiedy wymagane jest szybkie odpowietrzenie.
Parametry
| Materiał korpusu | żeliwo stal nierdzewna stal kuta tworzywa sztuczne |
| Przyłącze procesowe | 1” BSPT 3/4” do wspawania 1” do wspawania 1 1/2” do wspawania 2” do wspawania 3/4" (wylot 1/2") 3/4" (wylot 1/4") 1/2" (wylot 1/4") DN20 PN40 (wylot DN15) 1/2” do wspawania DN50 PN40 1/2” BSPT 3/4” BSPT 1 1/2” BSPT 2” BSPT DN15 PN40 DN20 PN40 DN25 PN40 DN40 PN40 3/4" do wspawania (wylot 1/2") |
| Ciśnienie | do 69 bar |
| Temperatura medium | do 399 °C |
| Medium | gazy nieagresywne gazy niewybuchowe ciecze gazy/powietrze powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
