Przetworniki różnicy ciśnień

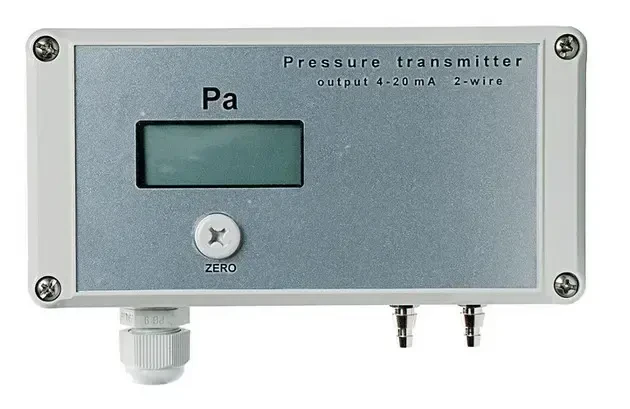

Przetwornik różnicy ciśnień DMU
Kod produktu: Przetwornik ciśnienia/różnicy ciśnień DMU
3,5-cyfrowy wyświetlacz LED o wysokości cyfr 12,7 mm
Kalibracja zera
Nadaje się do montażu naściennego
Stopień ochrony obudowy IP65
Dzięki zastosowaniu ogniw piezorezystancyjnych charakteryzuje się wysoką niezawodnością i precyzją
Czujnik ciśnienia/różnicy ciśnień DMU
Przetworniki ciśnienia serii DMU służą do pomiaru nadciśnienia, próżni, ciśnienia różnicowego, ciśnienia bezwzględnego oraz prędkości przepływu powietrza i gazów nieagresywnych. Wyniki pomiarów są podawane na wyjścia analogowe: napięciowe 0 ... 10 V (model DMU4) lub prądowe 4 ... 20 mA (model DMU2). W tym drugim przypadku przetwornik nie wymaga zewnętrznego zasilania z uwagi na możliwość wykorzystania sygnału 2-przewodowego i pracy w tzw. pętli prądowej. Dzięki wykorzystaniu ogniw piezorezystancyjnych, model serii DMU osiąga dużą niezawodność i dokładność. Obudowa przetwornika ciśnienia zapewnia stopień ochrony IP 65. Jest on przewidziany do montażu naściennego. Użytkownik jest ostrzegany przed zbyt dużym ciśnieniem przez czerwoną diodę na płycie przedniej.
Uniwersalność zakresów przetworników różnicy ciśnień DMU
Czujnik ciśnienia DMU dostarczany jest z zakresem pomiarowym wg indywidulanych potrzeb użytkownika. Począwszy od bardzo niskich ciśnień 0 ... 25 Pa do 0 ... 1999 Pa (maksymalnego wyświetlanego w tej jednostce), poprzez pośrednie w kPa lub mbar, aż do najwyższego 0 ... 10 bar.
Różnorodność opcji
Model DMU4 z sygnałem 0 ... 10 V można uzupełnić o kilka dodatkowych opcji:
- 1 lub 2 wyjścia przekaźnikowe z wyświetlaczem poziomu przełączania i diodą LED na panelu przednim,
- zasilanie 24 V AC lub 230 V AC,
- wyjście pierwiastkowe do pomiaru prędkości przepływu,
- wyjście częstotliwościowe 0 ... 10 kHz,
- podświetlenie LCD,
- sygnał wyjściowy 4 ... 20 mA, z którym można także wybrać powyższe opcje (w modelu DMU2 nie ma takich możliwości).
Tłumienie sygnału
Brak tłumienia sygnału w przetworniku DMU oznacza, że wyjściowy sygnał (np. 4 ... 20 mA lub 0 ... 10 V) odwzorowuje zmiany ciśnienia bez wygładzania i opóźniania. Innymi słowy – przetwornik przekazuje rzeczywiste, chwilowe zmiany ciśnienia tak szybko, jak tylko pozwala na to jego dynamika. W tym przypadku czas odpowiedzi wynosi około 50 ms.
Potwierdzenie dokładności
Na życzenie urządzenie dostarczane jest ze świadectwem sprawdzenia producenta w 5-ciu punktach. Możemy także wykonać akredytowane świadectwo wzorcowania w Laboratorium Pomiarowym Introl (dla wybranych zakresów).
Parametry
| Wielkość mierzona | ciśnienie różnicowe ciśnienie |
| Aplikacja | kontrola dmuchaw powietrza i filtrów powietrza pomiar ciśnienia w pomieszczeniach sterylnych |
| Typ czujnika | piezorezystancyjny |
| Zakres pomiarowy ciśnienia | 0 ... 0,25 mbar (25 Pa) 0 ... 0,5 mbar 0 ... 1 mbar 0 ... 1,6 mbar 0 ... 2,5 mbar 0 ... 4 mbar 0 ... 6 mbar 0 ... 10 mbar 0 ... 16 mbar 0 ... 25 mbar 0 ... 40 mbar 0 ... 60 mbar 0 ... 100 mbar 0 ... 160 mbar 0 ... 250 mbar 0 ... 400 mbar 0 ... 600 mbar 0 ... 1000 mbar 0 ... 1,6 bar 0 ... 10 bar użytkownika (w zakresie -25 Pa...10 bar) |
| Materiał obudowy | tworzywo |
| Typ wyjścia | 0...10 V 4...20 mA |
| Przyłącze procesowe | 2 x rurka Ø 4 lub 6 mm |
| Temperatura medium | 0 ... 60 °C |
| Przyłącze elektryczne | dławik PG 7 |
| Opcje | 1 styk alarmowy 2 styki alarmowe świadectwo sprawdzenia |
| Stopień ochrony | IP65 |
| Stabilność | 0,2 % / rok |
| Zasilanie | 10 ... 30 V DC 230 V AC |
| Dopuszczenia | CE |
| Producent | Introl |
