Regulatory temperatury

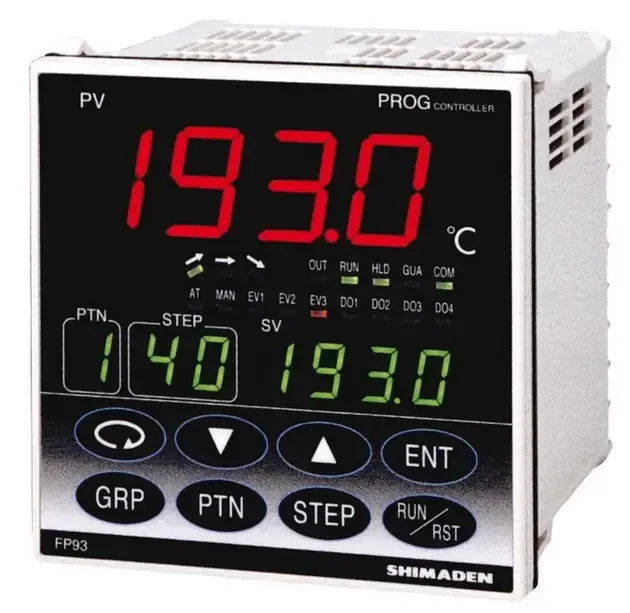

Regulator PID z programowaną krzywą grzania FP93
Kod produktu: FP93
Regulator programowalny Expert PID
Podstawowe właściowości regulatorów programowalnych FP93
- wysoka dokładność regulacji: ± (0,25% FS + 1 cyfra)
- duży, wyraźny wyświetlacz wysokości 20 mm
- programowanie do 64 kroków
- 6 algorytmów regulacji expert PID
- komunikacja RS-485
- panel frontowy IP66 (pyłoszczelny, bryzgoszczelny)
Regulatory programowalne FP93 - główne funkcje:
- Strefa PID
Regulacja jest ulepszana poprzez zmianę wartości PID automatycznie podczas wykonywania programu. Zakres mierzony
może być rozłożony w maksimum trzech strefach.
- Start procesu
W sytuacji, gdy wartość mierzona jest bliżej wartości zadanej niż krok 1 programu, można zminimalizować stratę czasu.
- Gwarantowana strefa wygrzewania
Jeżeli przebieg procesu (wartość mierzona PV) nie może nadążyć za przebiegiem zadanym (wartością SV), wprowadzony
okres wyczekiwania (płaska część kroku) gwarantuje realizację programu.
- Wejścia/wyjścia sterujące
- Wejście sterujace: 3 x wejście cyfrowe
- Wyjście alarmowe: 3 x przekaźnk
- Wyjście alarmowe: 4 x open Collector
- Sygnał czasowy 2 pozycyjny
Zaprojektowny czas może być użyty np. do zamknięcia/otwarcia zasuwy lub zaworu sygnałem alarmu lub stanu.
- Wyjście analogowe (opcja)
Wartości PV, SV i/lub wyjście regulacyjne może być wyprowadzone w postaci sygnału analogowego (0/4 ... 20mA; 0 ... 10V)
wykorzystanego do wejścia innego urządzenia (np. Rejestrator).
- Komunikacja RS485
Transmisja danych do / z PC, sterownika lub systemu nadrzędnego może być zrealizowana poprzez komunikację RS-485. Iistnieje możliwość współpracy z bezpłatnym oprogramowaniem SHIMADEN LITE.
Parametry
| Medium | tytoń |
| Typ | mikroprocesorowy PID programowalny |
| Sygnał wejściowy | 0 ... 1 V 0 ... 10 V 0 ... 5 V 1 ... 5 V 4 ... 20 mA mV Pt100 termoelementy 0 ... 20 mA |
| Zasilanie | 100 ... 240 V AC |
| Wyjście regulacyjne 1 | przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA 4 ... 20 mA 0 ... 10 V DC |
| Przekaźnik alarmowy | 3 x przekaźnik 1 A 240 V AC |
| Ilość wejść cyfrowych | 4 DI / 0 DO 4 DI / 4 DO |
| Opcje | brak retransmisja 0 ... 10 V retransmisja 4 ... 20 mA |
| Komunikacja | RS485 |
| Montaż | panelowy IP66 |
| Tryb pracy | on/off PID |
| Wymiary | 96 x 96 x 111 mm |
| Dopuszczenia | CE |
| Producent | Shimaden |
