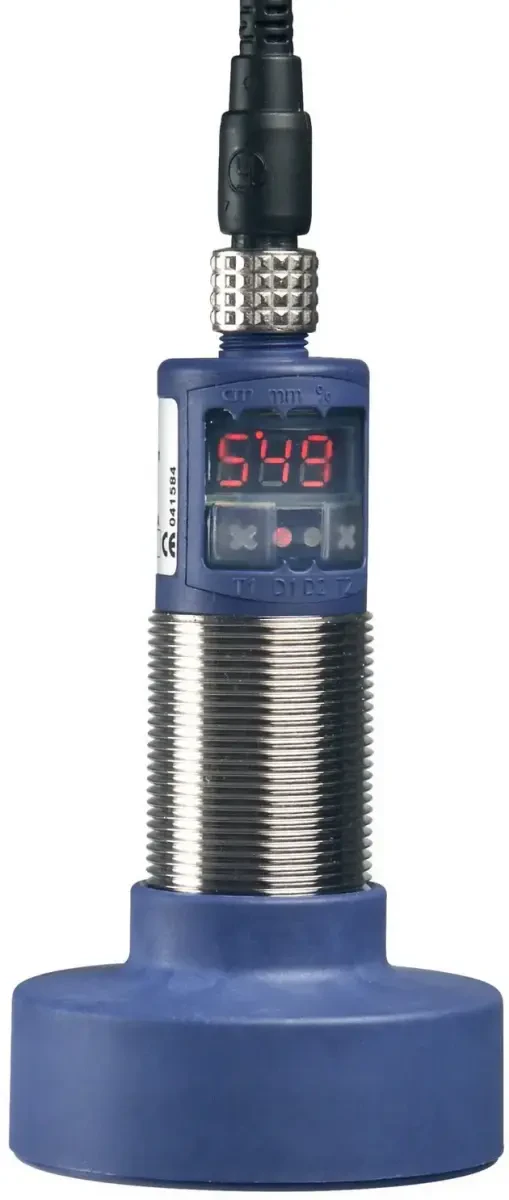

Ultradźwiękowy czujnik odległości Microsonic MIC+ 600

Ultradźwiękowy czujnik poziomu i odległości MIC+ 600

Kod produktu: mic+/600/

Nowoczwsne czujniki ultradźwiękowe Microsonic serii mic+600 przeznaczone są do pomiaru poziomu i odległości o zakresie pomiarowym 6000 mm. Ze względu na rodzaje dostępnych wyjść, czujniki odległości mic+600 mogą być wykorzystywane do ciągłego pomiaru oraz do sygnalizacji przekroczenia 1 lub 2 wartości progowych. Czujniki odległości są łatwe w montażu, a po uruchomieniu pracują w sposób bezobsługowy.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Czujniki ultradźwiękowe Microsonic serii mic+ są nowoczesnymi urządzeniami przeznaczonymi do bezkontaktowego pomiaru odległości i poziomu. Ze względu na rodzaje dostępnych wyjść, sondy mic+ mogą być wykorzystywane do ciągłego pomiaru, jak i do sygnalizacji przekroczenia 1 lub 2 wartości progowych. Czujniki są łatwe w montażu, a po uruchomieniu pracują w sposób bezobsługowy.

Czujniki mic+ określają odległość do przedmiotu lub powierzchni na podstawie pomiaru czasu pomiędzy wysłaniem impulsu ultradźwiękowego, a odebraniem echa. Czujnii Microsonic serii mic+ przeznaczone do sygnalizacji mogą być wyposażone w 1 lub 2 wyjścia tranzystorowe typu pnp lub npn.

Programowanie czujników odległości odbywa się za pomocą przycisków umieszczonych na obudowie (system TouchControl) lub przy użyciu oprogramowania i interfejsu LinkControl. Sondy mic+ posiadają wyświetlacz LED, na którym można odczytać mierzoną odległość (tryb pracy) lub wartość parametru (tryb programowania).

Typowe zastosowania czujników odległości/poziomu:

pomiar średnicy bębna z nawijającym się materiałem,
kontrola właściwego naciągu taśmy,
pomiar położenia zasuwy,
pomiar poziomu płynnego lateksu.

W ofercie posiadamy również wtyczki/kable to podłączenia czujników ultradźwiękowych mic+

Parametry

Rozdzielczość	0.18 mm
Powtarzalność	0,15 %
Częstotliwość	80 kHz
Obudowa	mosiądz niklowany stal kwasowa
Stopień ochrony	IP67
Dokładność	poniżej 2 %
Typ wyjścia	analogowe 4 ... 20 mA / 0 ...10 V analogowe 4 ... 20 mA / 0 ...10 V + tranzystorowe PNP tranzystorowe NPN x 1 tranzystorowe NPN x 2 tranzystorowe PNP x 1 tranzystorowe PNP x 2
Medium	materiały sypkie ciecze
Zakres pomiarowy	600 ... 6000 mm
Dodatkowe wyposażenie	wtyczka MICW
Typ czujnika	ultradźwiękowy
Wielkość mierzona	odległość poziom
Obsługa	system TouchControl oraz oprogramowanie LinkControl tylko oprogramowanie LinkControl (pełna obudowa metalowa)
Producent	Microsonic
