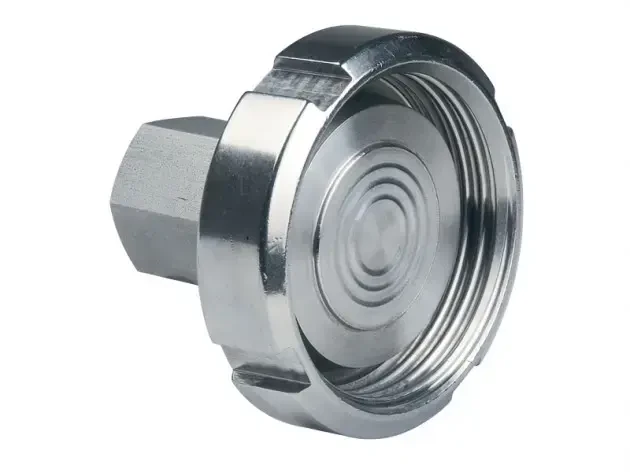

Separator spożywczy SCS
Kod produktu: Separator spożywczy SCS
Pełna higiena i bezpieczeństwo procesu
Możliwość sterylizacji i mycia
Brak ryzyka zanieczyszczenia medium (spawana konstrukcja higieniczna eliminuje szczeliny i martwe strefy, a ciecz przenosząca ciśnienie wewnątrz układu jest nietoksyczna i bezpieczna)
Zasada działania
- Medium spożywcze oddziałuje na membranę separatora.
- Membrana przenosi ciśnienie na ciecz wypełniającą.
- Ciśnienie jest przekazywane w sposób ciągły do przetwornika ciśnienia/manometru/presostatu.
- Medium nie ma kontaktu z aparaturą pomiarową — tylko z membraną.
Cechy konstrukcyjne separatorów spożywczych
1. Gładka, higieniczna powierzchnia
- wykonane ze stali nierdzewnej AISI 316L
- minimalna chropowatość powierzchni
- brak martwych przestrzeni, szczelin i zagłębień, w których mogłaby gromadzić się żywność lub bakterie
2. Membrana higieniczna
- cienka, elastyczna membrana ze stali 316L lub materiałów specjalnych
- zapewnia szybkie przenoszenie ciśnienia na ciecz wypełniającą
- w wersjach higienicznych membrana jest często spawana, co eliminuje uszczelki i zmniejsza ryzyko zakażeń
3. Higieniczne przyłącza procesowe
Najczęściej stosowane standardy:
- Tri‑Clamp / Clamp (ISO 2852)
- DIN 11851
- SMS
- Varivent
Przyłącza te umożliwiają łatwy montaż i demontaż oraz pełne czyszczenie CIP (Cleaning in Place) i SIP (Sterilization in Place).
Przykładowe zastosowania
Separatory higieniczne stosuje się przy pomiarze ciśnienia w następujących branżach:
Przemysł mleczarski
- mleko, śmietana, jogurty
- serwatka
- mieszalniki i pasteryzatory
Produkcja napojów
- piwo, wino
- napoje gazowane
- soki owocowe
Przemysł cukierniczy i przetwórczy
- syropy glukozowe
- kremy i nadzienia
- masa czekoladowa
- koncentraty owocowe
Farmacja i kosmetyki spożywcze
- żele
- emulsje
- roztwory farmaceutyczne

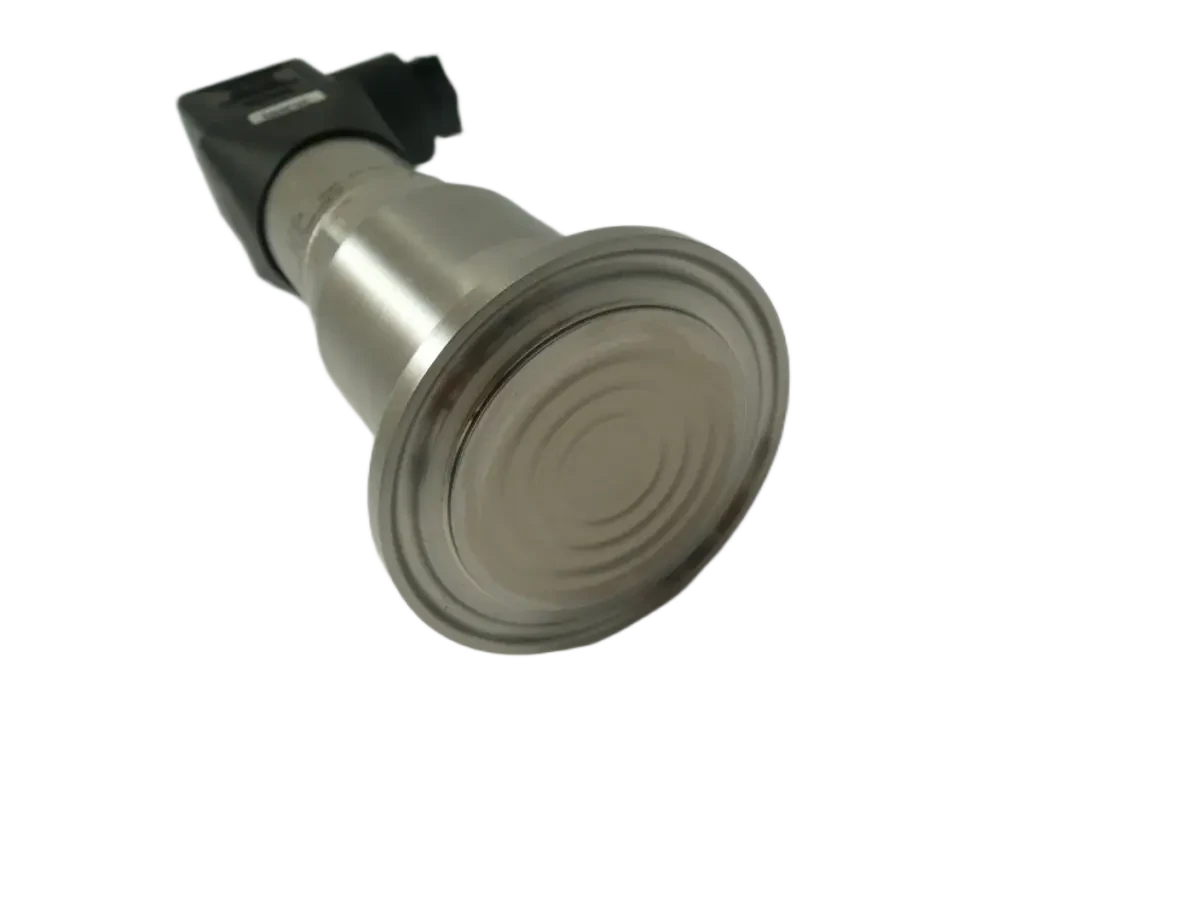

Przetwornik ciśnienia z separatorem typu Clamp
Separator Tri-clamp w wersji z tubusem

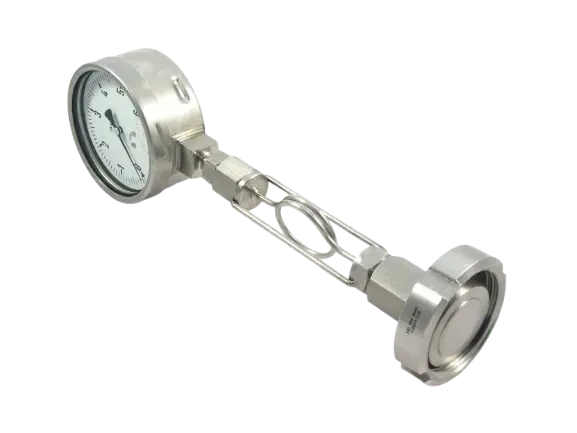

Manometr przemysłowy nierdzewny MB-SN-SN z separatorem spożywczym SCS z nakrętką wg DIN 11 851 w układzie chłodzącym z rurką pętlicową

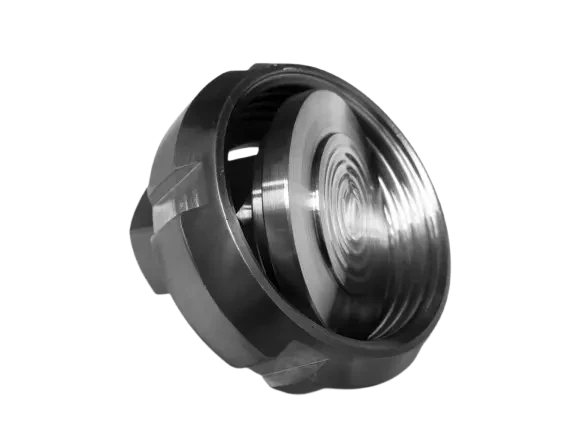

Separator spożywczy SMS
Parametry
| Przyłącze procesowe | DN25 DN32 DN40 DN50 |
| Materiał membrany | stal 316L inne na zapytanie |
| Dopuszczalne ciśnienie | 40 bar |
| Producent | Introl |
Pliki do pobrania
