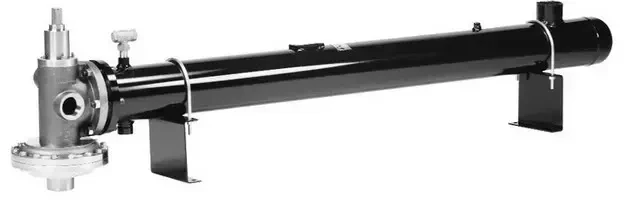

Przepływowy wymiennik ciepła FLO-RITE-TEMP
Kod produktu: FLO-RITE-TEMP
Przepływowy wymiennik ciepła para-woda typu FLO-RITE-TEMP jest unikalną konstrukcją. W płaszczu wypełnionym parą wodną o ciśnieniu 0,14 ... 1 bar umieszczona jest wiązka prostych odcinków zamkniętych z "pływającą" głowicą, która przez to, że nie jest związana z korpusem, nie powoduje naprężeń wynikających z rozszerzalności cieplnej. Taka budowa wężownicy ułatwia również jej czyszczenie.
Zastosowanie przepływowego wymiennika ciepła FLO-RITE-TEMP
Przepływowy wymiennik ciepła para-woda typu FLO-RITE-TEMP jest unikalną konstrukcją. W płaszczu wypełnionym parą wodną o ciśnieniu 0,14 - 1 bar umieszczona jest wiązka prostych odcinków zamkniętych z "pływającą" głowicą, która przez to, że nie jest związana z korpusem, nie powoduje naprężeń wynikających z z rozszerzalności cieplnej. Taka budowa wężownicy ułatwia również jej czyszczenie.
Para podgrzewa wodę w rurach temperatury bliskiej temperaturze wrzenia. Zapewnia stałą temperaturę c.w.u w całym zakresie wydajności.
Aby zapobiec zagotowaniu wody w rurkach, ciśnienie pary nie może przekroczyć wartości 1 bar. zastrzeżenie to uwalnia od konieczności odbioru wymiennika przez UDT.
Parametry
| Materiał korpusu | stal nierdzewna brąz |
| Ciśnienie | woda: 8,5 bar para: 1 bar |
| Przyłącze procesowe | woda: 1" / para: 2" woda: 1 1/2" / para: 2 1/2" woda: 2" / para: 3" woda: 3" / para: 4" |
| Medium | para wodna ciecze woda |
| Dopuszczenia | CE |
| Producent | Armstrong |
