Separator spawany SC.20
Kod produktu: Separator spawany SC.20
Wersja ekonomiczna
Kompaktowa i lekka konstrukcja
Wysoka odporność chemiczna i mechaniczna
Wszechstronność zastosowań

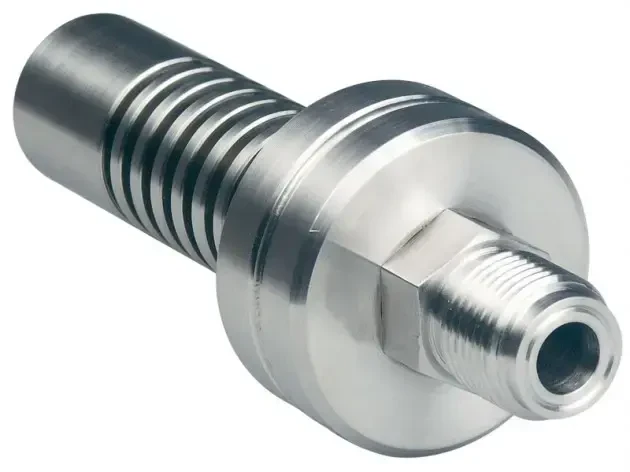

Separator membranowy SC.20
- membrana ze stali nierdzewnej 316L
- króciec i korpus ze stali nierdzewnej 304
W przypadku mediów wymagających odpowiedniej odporności materiałowej stosuje się inne wykonania, np.:
- wszystkie elementy separatora ze stali kwasoodpornej 316L lub 316Ti
- membrana z Hastelloy C276
Pomiar ciśnienia mazutu
Jednym z typowych zastosowań jest pomiar mazutu, gdzie oprócz gęstości medium dochodzi jeszcze podwyższona temperatura (> 100°C), często przekraczająca dopuszczalną dla urządzenia pomiarowego. W takim przypadku stosuje się dodatkowy element chłodzący w postaci radiatora.
Dobór materiału membrany
Odpowiedni dobór zależy przede wszystkim od właściwości medium procesowego, temperatury pracy, ciśnienia oraz wymogów korozyjnych.
1. Odporność chemiczna na medium
Materiał membrany musi wytrzymać kontakt z medium, które może być:
- agresywne chemicznie (kwasy, zasady, rozpuszczalniki)
- gęste
- korozyjne
- toksyczne lub nietypowe (np. o wysokiej aktywności chemicznej)
Separator powinien być wykonany z materiału odpornego na działanie substancji, aby uniknąć korozji, przenikania medium i degradacji urządzenia.
Przykłady doboru:
- stal nierdzewna 316L – standard dla większości mediów wodnych, lekko korozyjnych
- Hastelloy – dla mediów silnie korozyjnych
2. Wymagania związane z temperaturą procesową
Separatory membranowe umożliwiają pracę w bardzo niskich lub wysokich temperaturach, ale materiał membrany musi być dobrany tak, aby nie tracił elastyczności i stabilności przy danej temperaturze.
Zasada:
- dla bardzo wysokich temperatur dobiera się materiały odporne termicznie (np. stal kwasoodporna, Hastelloy)
- dla niskich temperatur należy zwrócić uwagę na zachowanie sprężystości materiału
3. Dopuszczalny zakres ciśnienia
Dla tego typu wykonania separatora należy przyjąć Pmax 400 bar.

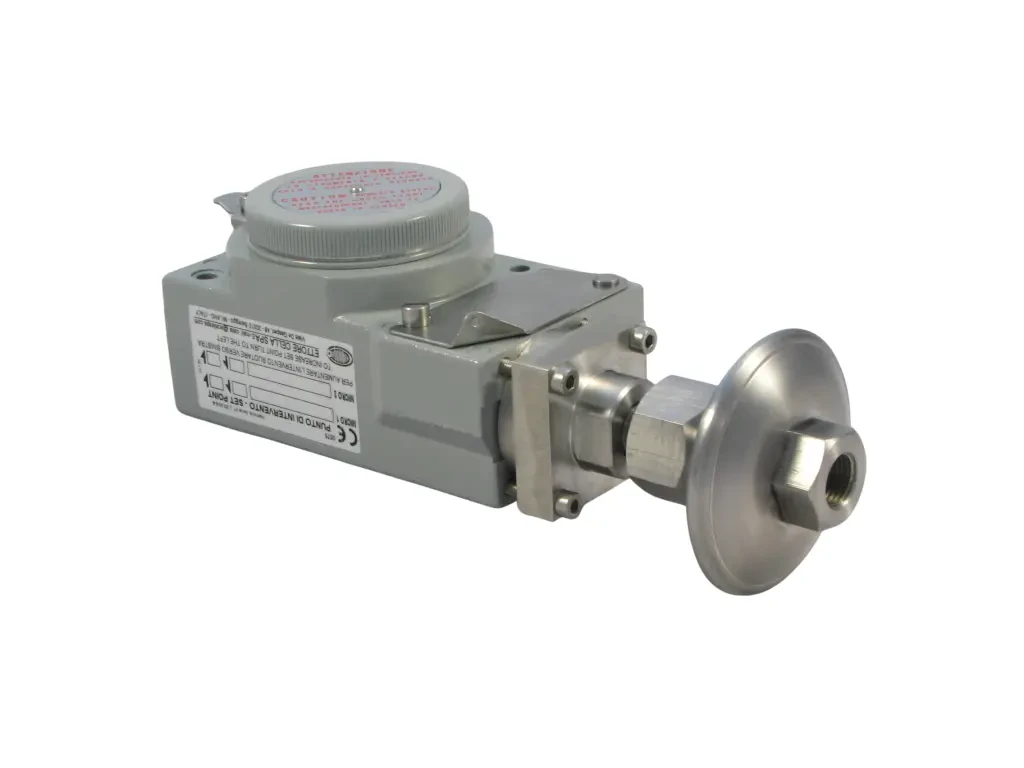

Separator spawany SC.20 z gwintem G1/4 wewnętrznym w układzie z presostatem serii PCS
https://www.introl.pl/katalog/czujniki_cisnienia/presostaty/presostat_pcs_pca

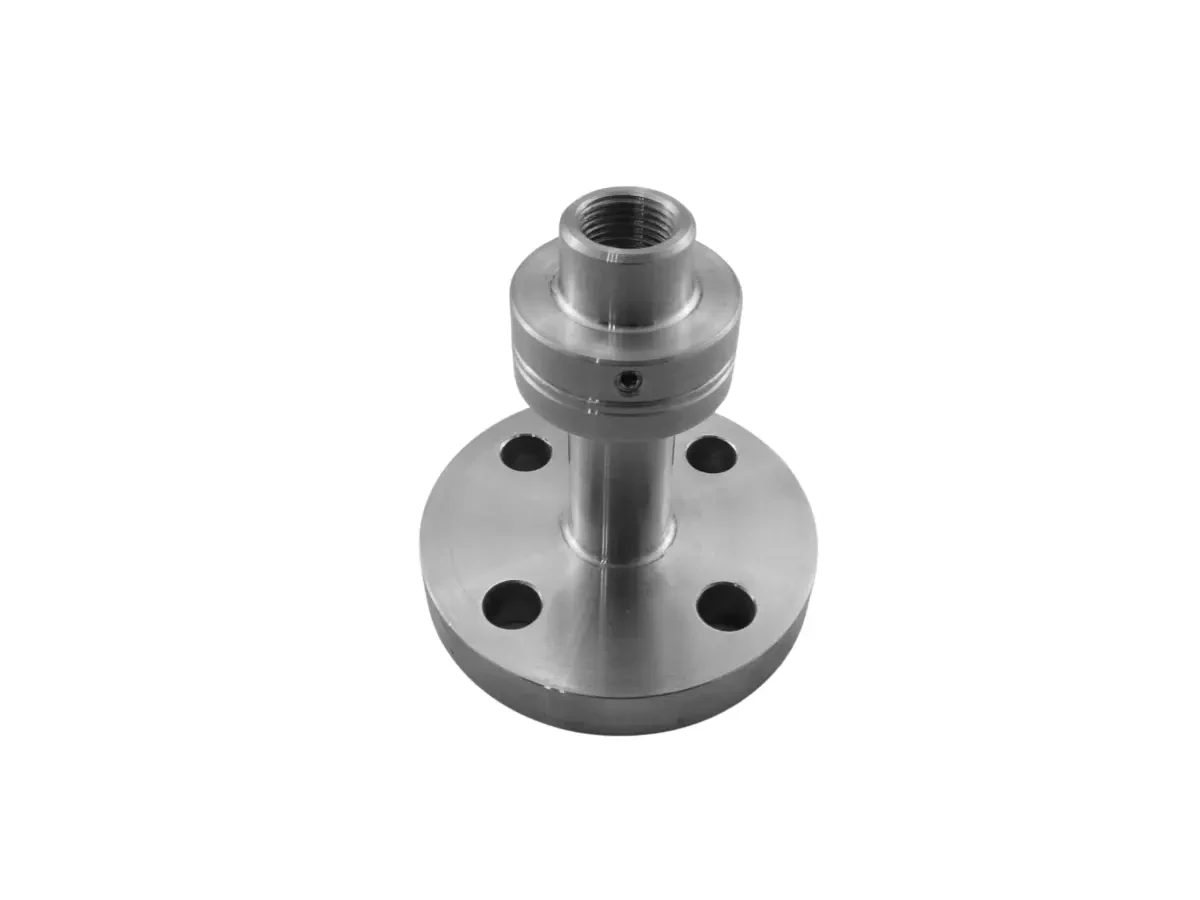

Nietypowe wykonanie separatora spawanego SC.20 z przyłączem kołnierzowym - tańsza wersja separatora kołnierzowego SCK
Parametry
| Materiał membrany | stal 316L stal 316Ti Hastelloy C276 inne na zapytanie |
| Przyłącze procesowe | G1/4 G1/2 1/2” NPT M20 × 1,5 |
| Dopuszczalne ciśnienie | 400 bar |
| Medium | roztwory w procesach technologicznych ciecze inne niż woda gęste gazy spalinowe ciecze agresywne emulsje |
| Producent | Introl |
