Separator skręcany gwintowany SC.10

Kod produktu: Separator SC.10

Konstrukcja skręcana – łatwość demontażu i konserwacji

Wysoka odporność na trudne warunki

Różnorodność wykonania materiałów membrany

Możliwość pomiaru niskich ciśnień przy zastosowaniu dużej powierzchni membrany

Pomiar odległościowy poprzez kapilarę

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Budowa

Konstrukcję separatora stanowi:

1. Górna część obudowy (kołnierza):

Element wykonany ze stali nierdzewnej (najczęściej 316L), który jest połączony z urządzeniem pomiarowym ciśnienia (manometrem, przetwornikiem lub presostatem):

bezpośrednio
za pomocą kapilary - pomiar odległościowy lub dla mediów wysokotemperaturowych, gdzie radiator jest niewystarczający), a także w przypadku zastosowania dla pomiaru różnicy ciśnień np. mediów agresywnych)
poprzez radiator dla schłodzenia medium do temperatury dopuszczalnej dla urządzenia

2. Dolna część obudowy z przyłączem procesowym

Kołnierz wykonany ze stali nierdzewnej (najczęściej 316L), gwintowana część wkręcana w instalację (np. G½, M20x1,5). Ta część jest wymienna.

Otwór wlotowy do wnętrza separatora to tzw. przylga, mająca kontakt z medium. Wykonana jest z tego samego materiału co kołnierz, ale może występować ze specjalnymi powłokami (dla mierzonych specyficznych czynników):

PVDF
PFA

3. Membrana

Cienka, elastyczna, pofalowana blaszka, która oddziela medium procesowe od przyrządu. Wykonana jest z materiału odpornego na dane medium. Do najczęstszych należą:

stal kwasoodporna 316L
Hastelloy
tantal
PTFE/EPDM

4. Śruby/Gwinty łączące

Elementy skręcające górną i dolną część separatora, dociskające umieszczoną pomiędzy nimi membranę.

5. Płyn transmisyjny

Przestrzeń między membraną a przyrządem pomiarowym jest całkowicie wypełniona nieściśliwym płynem (najczęściej olejem silikonowym), który przenosi ciśnienie z membrany separatora na element pomiarowy manometru - rurkę Bourdona lub membranę przetwornika/presostatu.

6. Opcjonalne przyłącze do płukania

Dodatkowy otwór w dolnej części, umożliwiający czyszczenie przestrzeni pod membraną bez demontażu separatora.

Zastosowanie

Separator membranowy skręcany służy przede wszystkim do izolacji mediów:

korozyjnych
agresywnych chemicznie
zanieczyszczonych
o wysokiej temperaturze (poprzez dodatkowe zastosowanie radiatora lub kapilary)

Z uwagi na konstrukcję oddzielacza nie zaleca się do mediów lepkich i bardzo gęstych z uwagi na możliwość zatkania wlotu przyłącza (brak możliwości wykonania w wersji z membraną czołową).

Dobór materiału membrany

Odpowiedni dobór zależy przede wszystkim od właściwości medium procesowego, temperatury pracy, ciśnienia oraz wymogów korozyjnych.

1. Odporność chemiczna na medium

Materiał membrany musi wytrzymać kontakt z medium, które może być:

agresywne chemicznie (kwasy, zasady, rozpuszczalniki)
korozyjne
toksyczne lub nietypowe (np. o wysokiej aktywności chemicznej)

Separator powinien być wykonany z materiału odpornego na działanie substancji, aby uniknąć korozji, przenikania medium i degradacji urządzenia pomiarowego.

Przykłady doboru:

stal nierdzewna 316L – standard dla większości mediów wodnych, lekko korozyjnych
Hastelloy – dla mediów silnie korozyjnych

2. Wymagania związane z temperaturą procesową

Separatory membranowe umożliwiają pracę w bardzo niskich lub wysokich temperaturach, ale materiał membrany musi być dobrany tak, aby nie tracił elastyczności i stabilności przy danej temperaturze.

Zasada:

dla bardzo wysokich temperatur dobiera się materiały odporne termicznie (np. stal kwasoodporna, Hastelloy)
dla niskich temperatur należy zwrócić uwagę na zachowanie sprężystości materiału

3. Dopuszczalny zakres ciśnienia

Dla tego typu wykonania separatora należy przyjąć Pmax 250 bar.

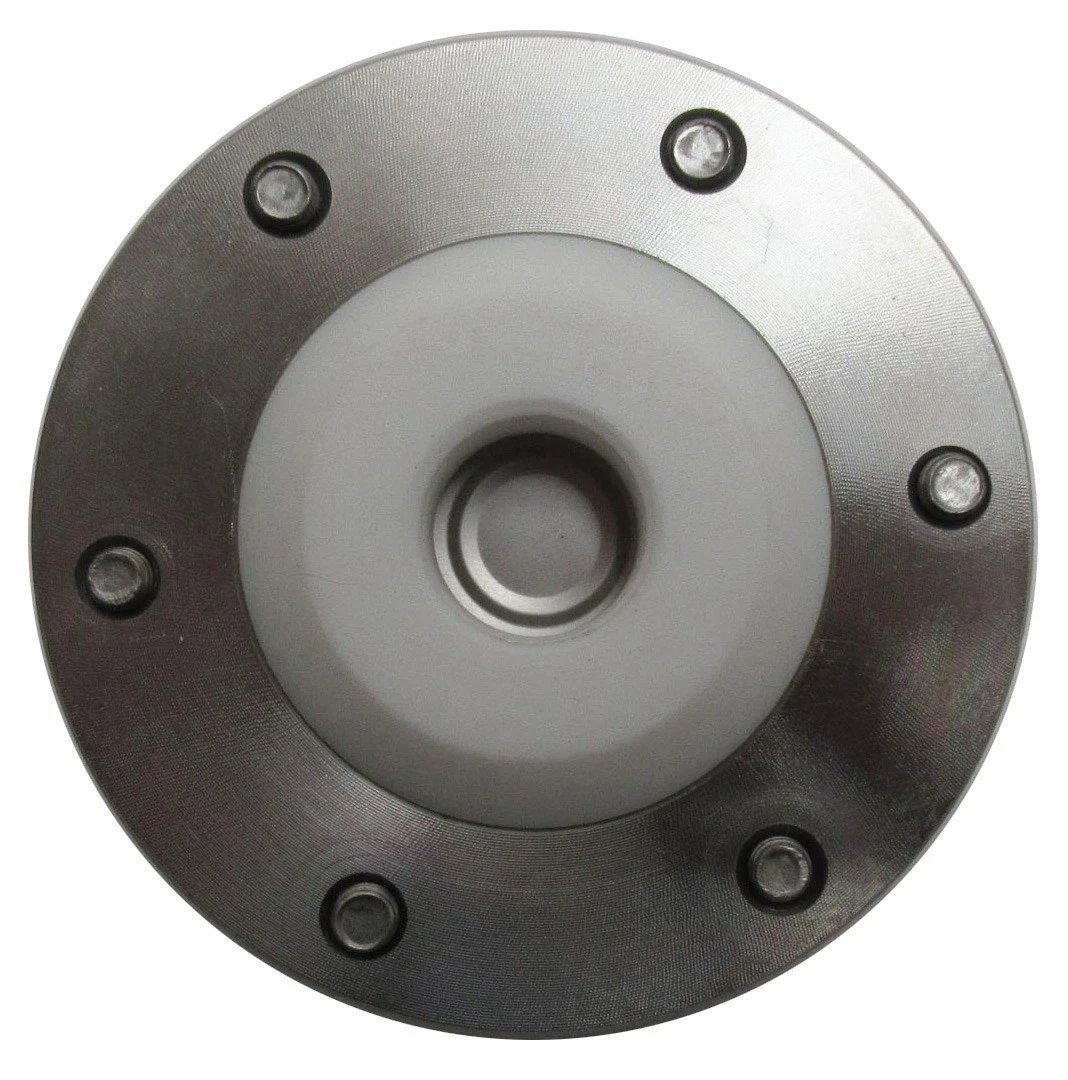

Separator skręcany SC.10 z przyłączem z tworzywa - gwint wewnętrzny

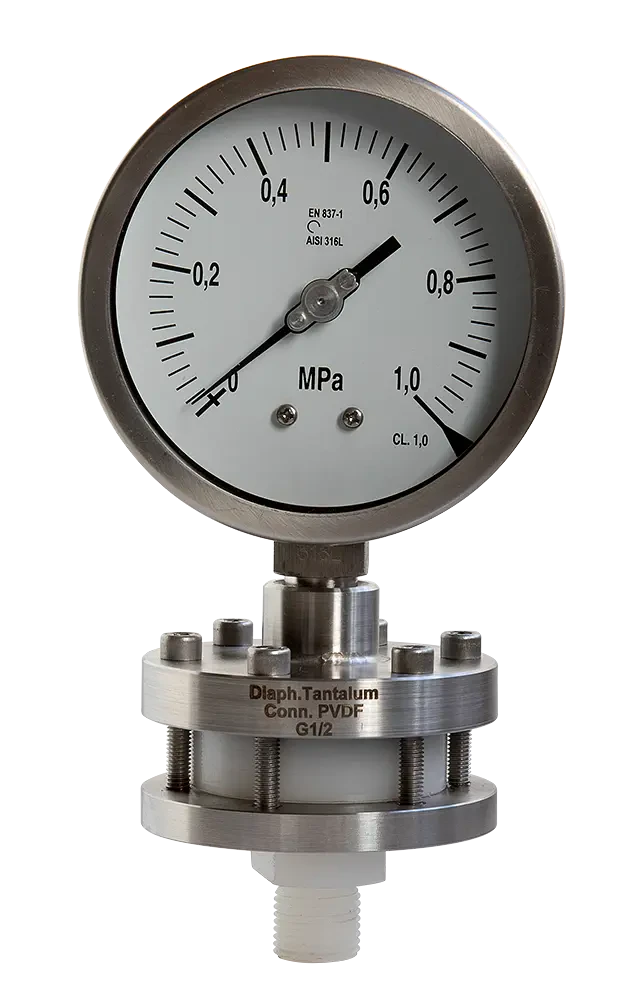

Separator skręcany SC.10 - membrana tantal, przyłącze z tworzywa PVDF - gwint zewnętrzny

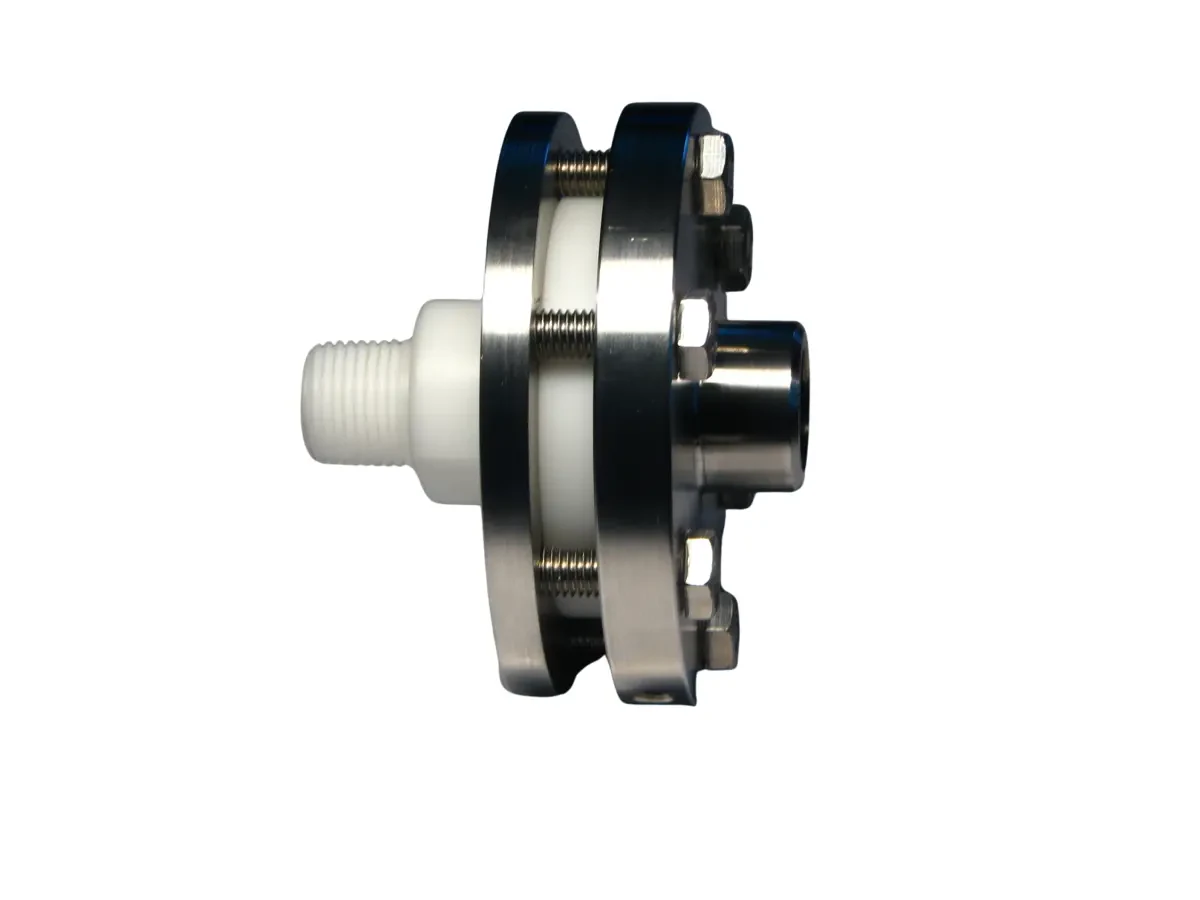

Separator skręcany SC.10 przyłącze z tworzywa

Parametry

Materiał membrany	stal nierdzewna tytan tantal Hastelloy C276 PTFE Monel inne na zapytanie
Przyłącze procesowe	G1/2 M20 × 1,5 inne, na zapytanie
Dopuszczalne ciśnienie	250 bar
Medium	ścieki komunalne ciecze chemiczne zawiesiny ciecze agresywne ścieki kwasy
Producent	Introl
