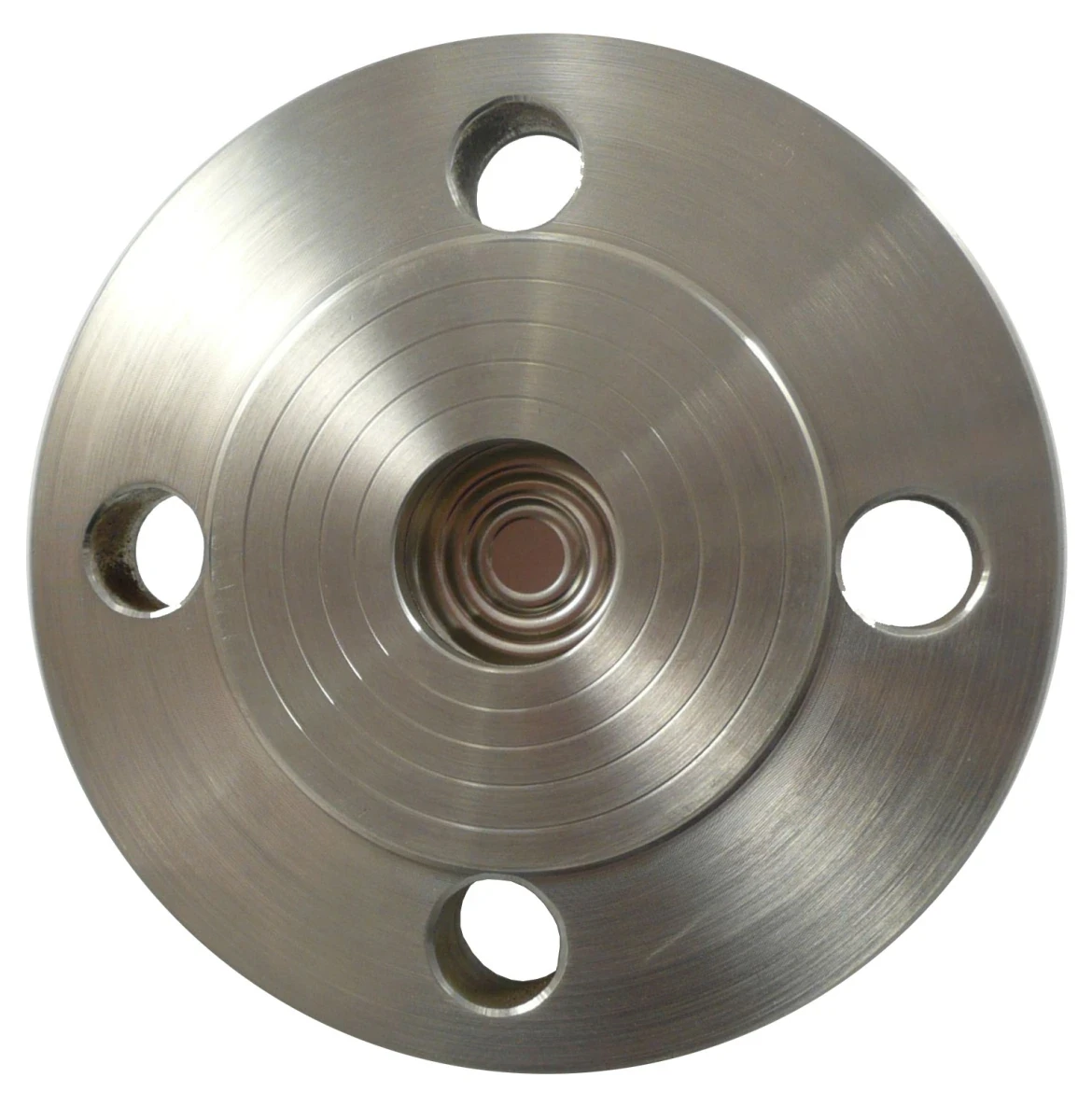

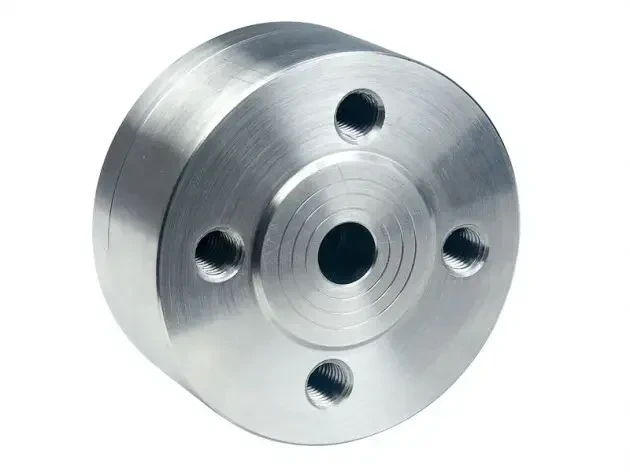

Separator kołnierzowy SCK
Kod produktu: Separator kołnierzowy SCK
Odporność na ekstremalne warunki procesowe
Łatwość czyszczenia w wersji z membraną czołową
Uniwersalność zastosowań dzięki możliwości wyboru wielu materiałów
Stabilność i dokładność pomiarów
Właściwości
Zastosowanie
Oddzielacze SCK stosuje się do mediów:
- odznaczających się dużą lepkością
- łatwo krystalizujących
- mających tendencję do polimeryzacji
- o temperaturze uniemożliwiającej wykonanie bezpośredniego pomiaru ciśnienia lub wpływającej niekorzystnie na dokładność pomiaru
- niejednorodnych lub zawierających cząstki zawieszone, które mogą zatykać kanał wlotowy do urządzenia pomiarowego
- w procesach technologicznych gdzie wymagany jest duży stopień czystości
- korozyjnych
Dobór materiału membrany i kołnierza
Odpowiedni dobór zależy przede wszystkim od właściwości medium procesowego, temperatury pracy, ciśnienia oraz wymogów korozyjnych.
1. Odporność chemiczna na medium
Materiał membrany musi wytrzymać kontakt z medium, które może być:
- agresywne chemicznie (kwasy, zasady, rozpuszczalniki)
- korozyjne
- toksyczne lub nietypowe (np. o wysokiej aktywności chemicznej).
Separator powinien być wykonany z materiału odpornego na działanie substancji, aby uniknąć korozji, przenikania medium i degradacji urządzenia.
Przykłady doboru:
- stal nierdzewna 316L – standard dla większości mediów wodnych, lekko korozyjnych
- Hastelloy / Monel / Inconel / Tytan / Tantal – dla mediów silnie korozyjnych (kwasy, chlorki, utleniacze)
2. Wymagania związane z temperaturą procesową
Separatory membranowe umożliwiają pracę w bardzo niskich lub wysokich temperaturach, ale materiał membrany musi być dobrany tak, aby nie tracił elastyczności i stabilności przy danej temperaturze.
Zasada:
- Dla bardzo wysokich temperatur dobiera się materiały odporne termicznie (np. stal kwasoodporna, Hastelloy)
- Dla niskich temperatur należy zwrócić uwagę na zachowanie sprężystości materiału
3. Dopuszczalny zakres ciśnienia
W zależności od wymiaru kołnierza separatora określa się maksymalne ciśnienie. Należy przyjąć Pmax 250 bar.
4. Wymagania procesowe: lepkość, zanieczyszczenia, krystalizacja
Jeśli medium jest:
- lepkie
- krystalizujące
- zawiera zanieczyszczenia lub ciała stałe,
membrana musi być odporna na przywieranie, abrazyjność i chemiczne przenikanie. Często stosuje się wtedy:
- powłoki gumowe, aby zapobiec przywieraniu lub dyfuzji medium
5. Rodzaj przyłącza i normy
Rozmiar separatora musi być dostępny w konstrukcjach zgodnych z normami kołnierzowymi:
- EN1092-1 (DIN 2501)
- ANSI B16.5.
To umożliwia dobór membrany zgodnie z wymaganiami instalacji procesowej.

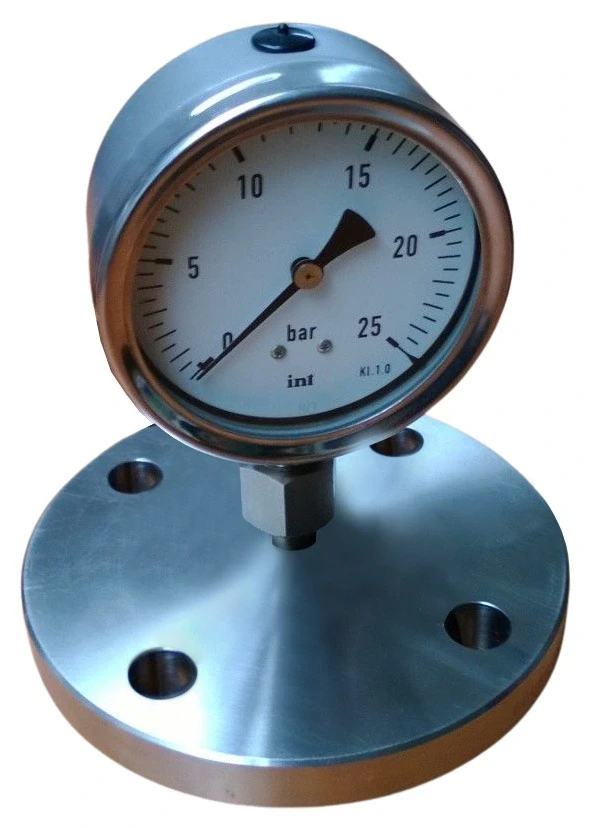

Manometr przemysłowy nierdzewny MB-SN-SN z separatorem membranowym kołnierzowym SCK

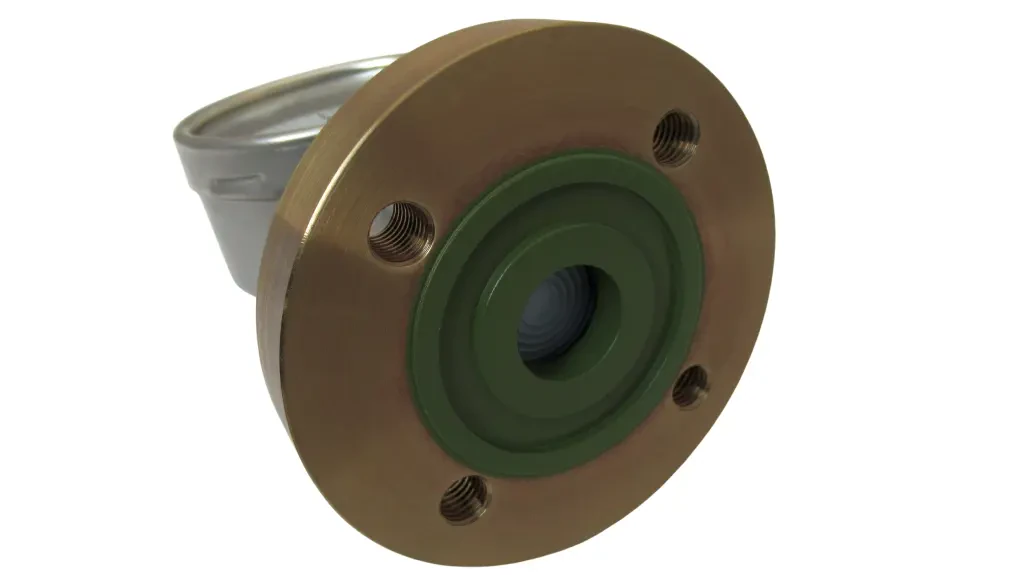

Separator kołnierzowy DN25 PN16 z przylgą PTFE-PFA

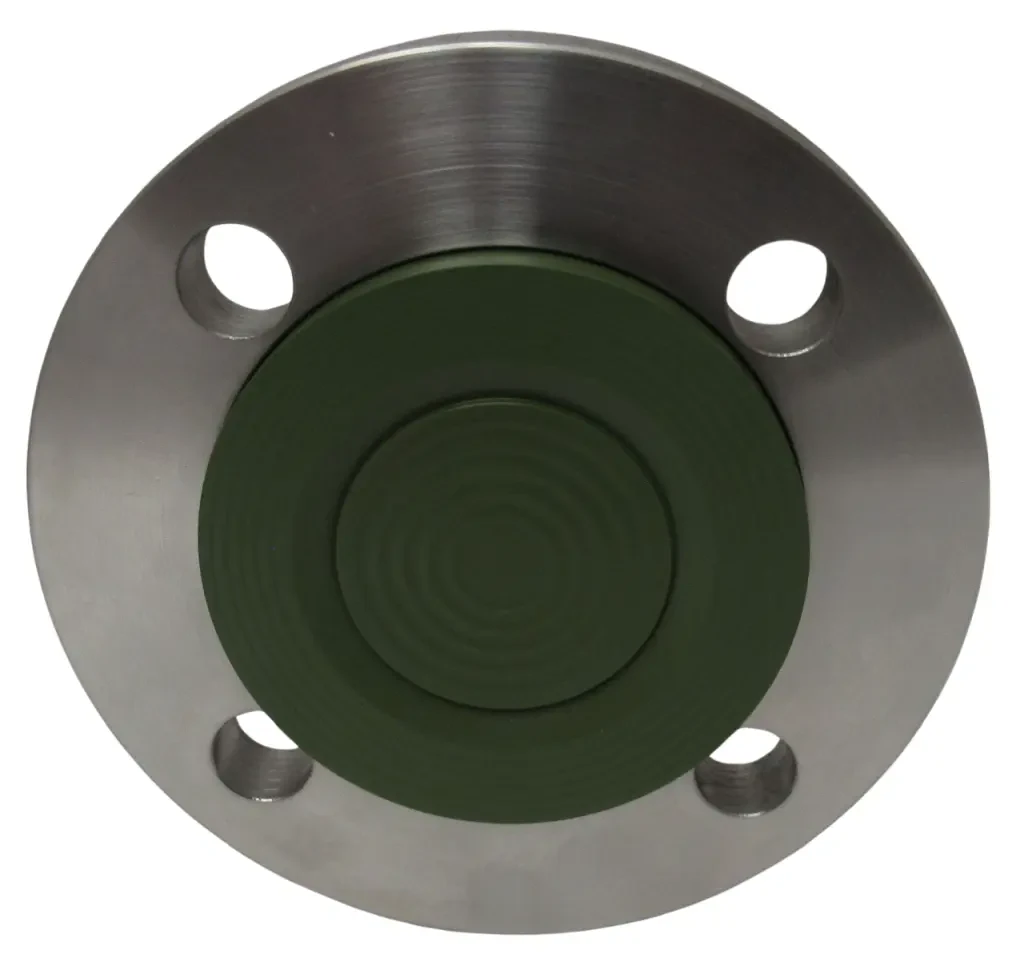

Separator kołnierzowy DN40 z przylgą PFA
Parametry
| Przyłącze procesowe | DN15 DN20 DN25 DN40 DN50 DN80 DN100 DN125 |
| Materiał membrany | stal 316L tytan tantal Hastelloy C276 PTFE Monel inne na zapytanie |
| Dopuszczalne ciśnienie | 250 bar |
| Medium | gazy agresywne biomasa ścieki komunalne roztwory w procesach technologicznych ciecze chemiczne ciecze agresywne emulsje olejowe zawiesiny krystalizujące gęste lepkie ścieki kwasy |
| Producent | Introl |
Pliki do pobrania
Produkty powiązane
Manometry przemysłowe z rurką Bourdona serii MB
Ciśnieniomierze mechaniczne przeznaczone do pomiarów gazów, cieczy, pary wodnej, a także mediów korozyjnych. W wersji z wypełnieniem obudowy gliceryną lub olejem silikonowym odporne na wstrząsy i drgania.
- zakresy ciśnienia: od 0…0,6 bar do 0...1600 bar (w wersji specjalnej do 6000 bar), podciśnienie -1…0 bar, manowakuometryczne
- klasy dokładności 1%, 1,6% i 2,5%
- średnice obudowy [mm]: 40 , 50, 63, 100, 150, 160, 250
Materiał obudowy
stal nierdzewna
stal nierdzewna ("odrzucana" tylna ściana)
Materiał elementów zwilżanych
stopy miedzi
stal nierdzewna
Zakres pomiarowy ciśnienia
0 ... 0,6 bar
0 ... 1 bar
0 ... 1,6 bar
0 ... 2,5 bar
0 ... 4 bar
0 ... 6 bar
0 ... 10 bar
0 ... 16 bar
0 ... 25 bar
0 ... 40 bar
0 ... 60 bar
0 ... 100 bar
0 ... 160 bar
0 ... 250 bar
0 ... 400 bar
0 ... 600 bar
0 ... 1000 bar
0 ... 1600 bar
-1 ... 0 bar
-1 ... 0,6 bar
-1 ... 1,5 bar
-1 ... 3 bar
-1 ... 5 bar
-1 ... 9 bar
-1 ... 15 bar
-1 ... 24 bar
inne na zapytanie
Przetwornik ciśnienia S-20
Ten model przemysłowego przetwornika ciśnienia to wszechstronne rozwiązanie dla wymagających zadań i trudnych środowisk pracy. Radzi sobie bez problemu w krytycznych warunkach przemysłowych i działa niezawodnie w otoczeniu wysokich temperatur, wibracji lub agresywnych mediów. Dostępna wersja do tlenu i wodoru.
Nieliniowość
≤ ±0.125% zakresu
≤ ±0.25% zakresu
≤ ±0.5% zakresu
Przetwornik ciśnienia Vegabar 19
Wielkość pomiarowa: nadciśnienie, podciśnienie. Przetworniki ciśnienia tej serii działają w każdej pozycji montażu.
Dokładność ±0,5 % zakresu
Zakres pomiarowy ciśnienia
0 ... 0,4 bar
0 ... 1 bar
0 ... 2,5 bar
0 ... 5 bar
0 ... 10 bar
0 ... 25 bar
0 ... 60 bar
0 ... 100 bar
użytkownika (inny niż standardowy)
Przetwornik ciśnienia Vegabar 29
Wielkość pomiarowa: nadciśnienie, ciśnienie absolutne, podciśnienie. Szeroki wybór przyłączy procesowych przetwornika.
Dokładność 0,3 %
Dopuszczenia
ATEX
dopuszczenia okrętowe
Przyłącze procesowe
1/4” NPT
G1", ISO228-1, membrana czołowa, EPDM, dla złączy higienicznych z uszczel.
1"NPT, ASME B1.20.1, membrana czołowa
G1", ISO228-1, membrana czołowa
G3/4", DIN3852-E, membrana czołowa
Varivent N50-40 PN25 / 316L
inne, na zapytanie
higieniczne Tri-Clamp 2"
higieniczne Tri-Clamp 1 i 1/2"
G 1/4
higieniczne Tri-Clamp 1"
1/2” NPT
M20 × 1,5
G1/2
G11/2", DIN3852-A, membrana czołowa
Zakres pomiarowy ciśnienia
-1 ... 0 bar
0 ... 250 bar
0 ... 60 bar
0 ... 0,4 bar
-1 ... 1,5 bar
0 ... 600 bar
0 ... 5 bar
-0,2 ... 0,2 bar
-0,5 ... 0,5 bar
0 ... 25 bar (absolutne)
0 ... 25 bar
0 ... 1 bar
0 ... 1 bar (absolutne)
0 ... 10 bar
0 ... 10 bar (absolutne)
0 ... 100 bar
0 ... 1000 bar
0 ... 2,5 bar
0 ... 2,5 bar (absolutne)
0 ... 5 bar (absolutne)
Przetwornik ciśnienia / presostat elektroniczny Vegabar 39
Wielkość pomiarowa: nadciśnienie, ciśnienie absolutne, podciśnienie. Presostaty / przetworniki ciśnienia posiadają możliwość zmiany zakresu i ustawienia zera za pomocą smartfona i aplikacji VEGA Tools. Presostat zoptymalizowany pod kątem aplikacji higienicznych.
Przetwornik ciśnienia Fuji FKP
Z uwagi na jakość wykonania, trwałość użytkowania oraz niezbędne certyfikaty i dopuszczenia, przetworniki ciśnienia Fuji są stosowane między innymi w aplikacjach przemysłu petrochemicznego, energetycznego, spożywczego oraz gazowniczego.
- protokoły komunikacyjne HART
- programowalne wyjście 4-20 mA z funkcją linearyzacji
- wersja do pracy w ekstremalnych temperaturach od -90°C do +400°C
- ATEX
- SIL 2 i SIL 3
Zakres pomiarowy ciśnienia
-1...1,3 bar
-1...5 bar
-1...30 bar
-1...100 bar
Zakresowość 16:1
Przetwornik różnicy ciśnień Fuji FKC
Inteligentne przetworniki różnicy ciśnień, charakteryzujące się wysoką precyzją, długotrwałą stabilnością i niezawodnością.
- stabilność długookresowa 0,1% / 10 lat
- protokoły komunikacyjne HART
- programowalne wyjście 4-20 mA z funkcją linearyzacji
- ochrona przeciwwybuchowa do stref zagrożonych wybuchem
- SIL 2 i SIL3
Dokładność
0,065%
0,04% (opcjonalnie)
Stabilność ±0,1 % / 10 lat
Zakres pomiarowy ciśnienia
0,1 ... 1 kPa ciśnienia różnicowego
0,1 ... 6 kPa ciśnienia różnicowego
0,32 ... 32 kPa ciśnienia różnicowego
1,3 ... 130 kPa ciśnienia różnicowego
30 ... 3000 kPa ciśnienia różnicowego
5 ... 500 kPa ciśnienia różnicowego
500 ... 20000 kPa ciśnienia różnicowego
Zakresowość 100:1
Nowość
Przetwornik ciśnienia i różnicy ciśnień Rosemount 2051
Precyzyjny przetwornik ciśnienia/różnicy ciśnień zapewniający dokładne pomiary ciśnienia względnego, bezwzględnego i różnicy ciśnień. Wyposażony jest w intuicyjny lokalny interfejs operatora (LOI), który usprawnia uruchomienie i zmniejsza liczbę potrzebnych narzędzi, zapewniając ekonomiczne i wydajne rozwiązanie.
- HART 4 ... 20 mA, FOUNDATION Fieldbus, PROFIBUS PA, HART 1 ... 5 V DC o małym poborze mocy
- certyfikat SIL 2/3 (IEC 61508) dostępny dla wszystkich przetworników 4 ... 20 mA HART
Dokładność 0,05%
Zakresowość 100:1
Typ wyjścia
1–5 V Low Power HART
FOUNDATION Fieldbus
PROFIBUS PA
4 … 20 mA HART
Wireless
Gwarancja 5 lat
Nowość
Przetwornik ciśnienia Rosemount 2088
Kompaktowy przetwornik ciśnienia dostępny z zaworami i separatorami membranowymi do bezpośredniego podłączenia do procesu.
- lekka, kompaktowa konstrukcja zapewniająca ekonomiczną instalację
- dostępne protokoły: 4–20 mA HART® i 1–5 Vdc HART Low Power
- certyfikaty/atesty NSF, NACE, obszary niebezpieczne
Dokładność 0,065%
Zakres pomiarowy ciśnienia
do 689,5 bar (ciśnienie względne)
do 689,5 bar (ciśnienie absolutne)
Zakresowość 50:1
Gwarancja 5 lat
Przetwornik ciśnienia i różnicy ciśnień Rosemount 3051
Czujnik ciśnienia o sprawdzonej, najlepszej w swojej klasie wydajności, niezawodności i bezpieczeństwie.
- ponad dziesięć milionów zainstalowanych urządzeń
- 10-letnia stabilność 0,2% URL
- różnorodność sygnałów wyjściowych
- technologia Coplanar
- certyfikat SIL 2/3 (IEC 61508)
Dokładność 0,04%
Zakres pomiarowy ciśnienia
do 138 bar (różnica ciśnień)
do 138 bar (ciśnienie względne)
Zakresowość 150:1
Gwarancja 5 lat
Przetwornik ciśnienia i różnicy ciśnień Rosemount 4051S
Przetwornik ciśnienia i różnicy ciśnień skonstruowany tak, aby wytrzymać najtrudniejsze procesy i najtrudniejsze warunki środowiskowe.
- 20-letnia gwarancja
- 20-letnia stabilność
- czas reakcji 40 ms
- zakresowość 800:1
Dokładność 0,025%
Zakres pomiarowy ciśnienia
do 689,5 bar względnego
do 138 bar (różnicy ciśnień)
do 689,5 bar absolutnego
Zakresowość 800:1
Gwarancja 20 lat
Przetwornik ciśnienia IS-3
Zaawansowany przetwornik, który łączy precyzję pomiaru z bezpieczeństwem użytkowania w wymagających aplikacjach przemysłowych. Iskrobezpieczny przetwornik ciśnienia IS-3 został zaprojektowany dla stref zagrożonych wybuchem gazu i może być również używany z pyłami łatwopalnymi oraz w kopalniach podatnych na wybuch metanu (EPL Ma). Znajduje także zastosowanie w przemyśle chemicznym, petrochemicznym, budowie maszyn, systemach sprężarek.
Dopuszczenia
ATEX
Dyrektywa EMC
Dyrektywa RoHS
Mechaniczne presostaty serii PCS i PCA- wersja Ex-d
Presostaty dla przemysłu przeznaczone do pracy w trudnych aplikacjach. Seria kompaktowych presostatów do zastosowań w szafkach elektrycznych oraz maszynach obrotowych ze względu na zwarty i prostokątny kształt. Prosostaty dostępne są również w wersji z Ex ia I Ma (dla górnictwa).
- Zakresy: -1...0,2 do 200...1000 bar
- Rodzaj styku: 1 SPDT lub DPDT
Mechaniczne presostaty serii MWB i MAB- wersja Ex-d
Presostat (wyłącznik ciśnienia) dla przemysłu, przeznaczony do sterowania układów niskich ciśnień.Presostaty tej serii charakteryzują się dużą precyzją, odpornością na przeciążenia i wibracje, różnorodnością wykonań i zastosowań. Presostaty posiadają atest M1 dla górnictwa oraz wykonanie iskrobezpieczne.
- Zakresy: od -100...0 do 0...100 mbar
- Rodzaj styku: 1 lub 2 SPDT
Mechaniczne presostaty serii BWX i BA- wersja Ex-d
Mechaniczne presostaty z rurką Bourdon'a. Presostaty do podciśnienia i nadciśnienia. Dostępne różne wersje wykonania, między innymi: prestostat do amoniaku, do tlenu, dla górnictwa, presostat w wykonaniu SIL2.
- Zakresy: od -1...1,5 do 0...600 bar
- Rodzaj styku: 1 lub 2 SPDT
Mechaniczne presostaty serii MW i MA- wersja Ex-d
Presostat dla przemysłu do układów średnich ciśnień. Presostaty posiadają atest M1 dla górnictwa, EEx ia, certyfikat GOST R, SIL 2.
- Zakresy: od -0,2 ... 0 do 0 ... 40 bar
- Rodzaj styku: 1 lub 2 SPDT
Elektroniczny presostat PSD-4
Elektroniczny presostat stworzony do pracy w trudnych warunkach przemysłu. Presostaty tej serii są odporne na zakłócenia, uderzenia i drgania. Presostat posiada obudowę obracaną o 280°C ułatwiającą użytkowanie i odczyt.
- Zakresy: od -1 ... 0 do 0 ... 600 bar
- Rodzaj styku: 2xPNP/NPN lub 2xPNP/NPN +4 ... 20 mA
Presostat mechaniczny serii 600
Presostat mechaniczny serii 600 to urządzenie służące do kontroli ciśnienia w układach pneumatycznych, hydraulicznych lub instalacjach wody. Jego zadaniem jest włączenie lub wyłączenie urządzenia (np. pompy, sprężarki) w zależności od osiągniętego ciśnienia lub sygnalizację przekroczenia ustawionego progu.
- Zakresy nastawy: 0,3...2, 1...10, 10...70, 50...200 bar
- Rodzaj styku: 1 SPDT przełączny
- Przyłącze procesowe: G1/4
Zakres nastawy
0,3 ... 2,0 bar
1,0 ... 10,0 bar
10,0 ... 70,0 bar
50,0 ... 200,0 bar
Przyłącze procesowe G 1/4
Histereza
stała
15 - 25 % pełnego zakresu
Styk elektryczny przełączny SPDT
Obudowa stal cynkowana
Materiał elementów zwilżanych
NBR
UR
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Rurki syfonowe pętlicowe i typ U
Rurki syfonowe, pętlicowe typu U przeznaczone do montażu manometrów oraz przetworników ciśnienia. Stosowane w celu obniżenia temperatury medium lub łagodzenie skutków gwałtownych zmian mierzonego ciśnienia. Montaż manometrów i przetworników ciśnienia w celu obniżenia temperatury medium, łagodzenie skutków gwałtownych zmian mierzonego ciśnienia. Wykonany ze stal czarnej lub stali nierdzewnej. Przyłącze: G1/2 (M20x1,5) / do wspawania.
Papier do rejestratora PHA
Papier do rejestratora PHA, SR186A
Głowica do czujników temperatury BA
Wymienna głowica do czujników temperatury BA. Wyposażona dodatkowo w kostkę zaciskową typu steatyt, 2-, 3-, 4-. Wymiary wewnętrzne głowicy ø42x24. Powłoka - emalia kreodurowa.
Temperatura pracy głowicy do czujników BA od -40 do 100°C.

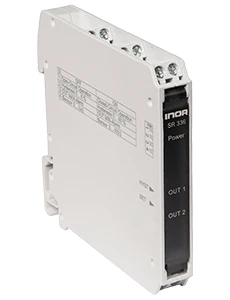

Moduł alarmowy SR-336
Moduł alarmowy z wejściem RTD i podwójnymi wyjściami przekaźnikowymi
- Wejście: RTD w 2-przewodowym połączeniu
- Czujnik wejściowy: Pt100…Pt1000 i inne RTD
- Zakresy wejściowe: 0…300 Ω / 0…3 kΩ (przełączalne)
- Styki przekaźnikowe: Dwa konfigurowalne przekaźniki SPDT z synchronicznym przełączaniem
- Zasilanie: 24 V/DC
- Dokładność: ±0,2% zakresu
Wzmacniacz KK 030 / KU 120
Wzmacniacz KK 030 i KU 120 dla pojemnościowych czujników zbliżeniowych, pracujących w ekstremalnych warunkach otoczenia i temperatur do 230°C. Wzmacniacze z regulacją histerezy i strefy działania. Model wzmacniacza KU 120 ma diodowy wskaźnik wykrywanego obiektu.
Separator spożywczy SCS
Separator membranowy w wersji higienicznej to specjalna wersja separatora ciśnienia zaprojektowana z myślą o procesach produkcji żywności, napojów oraz produktów higienicznych. Jego zadaniem jest oddzielenie medium spożywczego od przyrządu pomiarowego tak, aby pomiar ciśnienia był dokładny, a jednocześnie spełniał rygorystyczne wymagania higieniczne.
Ten typ separatora wykorzystuje się w układach połączonych z manometrami, przetwornikami ciśnienia lub sygnalizatorami ciśnienia (presostatami), tam gdzie wymagane jest:
- utrzymywanie wysokiego poziomu czystości
- szybki, łatwy montaż i demontaż
Przyłącza procesowe:
- Tri‑Clamp / Clamp (ISO 2852)
- DIN 11851
- SMS
- Varivent
Przyłącze procesowe
DN25
DN32
DN40
DN50
Materiał membrany
stal 316L
inne na zapytanie
Dopuszczalne ciśnienie 40 bar
Wskaźnik Vegamet 391
Uniwersalny wskaźnik VEGAMET 391 przeznaczony do przetwarzania sygnału. Stosowanym w wielu aplikacjach do pomiaru poziomu, nadciśnienia oraz ciśnienia procesowego. Możliwość stosowania tego urządzenia do zasilania podłączonych czujników. Możliwość podłączenia do VEGAMET 391 dowolnego czujnika od 4 do 20 mA/HART. Wbudowany zasilacz sondy. Opcjonalnie ETHERNET.
Cyfrowy wskaźnik DA-06
Mikroprocesorowy wskaźnik cyfrowy przeznaczony do lokalnego odczytu wskazań przetworników z sygnałem prądowym 4-20 mA i przyłączem elektrycznym wg DIN 43 650.
Zestaw do konfiguracji przetworników INOR ICON-BT
Zestaw do konfiguracji przetworników temperatury INOR ICON-BT to modem Bluetooth®, który się stosuje do bezprzewodowej komunikacji między smartfonami/tabletami a przetwornikami INOR. Doskonałe narzędzie do serwisu i konserwacji, zapewniające szybką kontrolę stanu procesu. Monitorowanie na żywo. Śledzenie temperatury procesu w czasie rzeczywistym. Kabel USB.
Interfejs LINKCONTROL
Programowane czujników za pomocą komputera z zainstalowanym oprogramowaniem LinkControl Software
